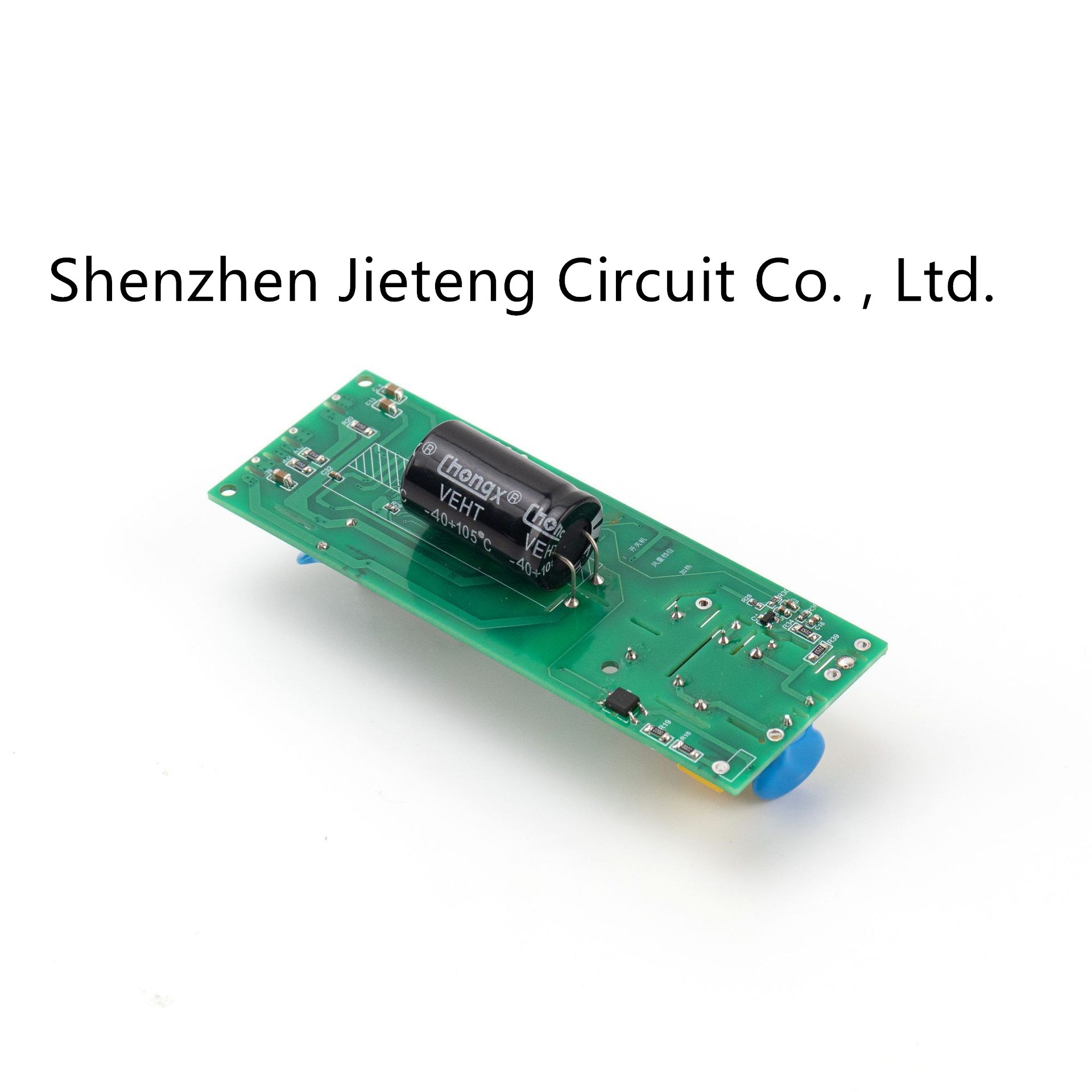

Bordo del PWB di microonda di HF rf di servizio dell'Assemblea di SMT del politetrafluoroetilene

  • Polytetrafluoroethylene SMT Assembly Service HF RF Microwave PCB Board
Luogo di origine Guangdong, Cina
Marca JIETENG
Certificazione ISO/TS16949/RoHS/TS16949
Numero di modello pcba
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Imballaggio interno: Imballaggio di vuoto/imballaggio esterno sacchetto di plastica: Imballaggio sta
Tempi di consegna 5-10 giorni per la consegna
Termini di pagamento Negoziabile
Capacità di alimentazione 20000 metri quadrati/metri quadrati al mese

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Spessore del PWB 0,2-2,0 mm Circostanza nuovo
Qualità Alto Funzione Montaggio
Evidenziare

Servizio dell'Assemblea di SMT del politetrafluoroetilene

,

Servizio dell'Assemblea di SMT di microonda

,

Bordo del PWB di microonda del politetrafluoroetilene
Lasciate un messaggio
Descrizione di prodotto

Bordo del PWB del politetrafluoroetilene, bordo di microonda rf di HF, comitato per il controllo PCBA di purificazione dell'aria

Dettagli essenziali
Number di modello:
pcba
Tipo:
pcba dell'elettrodomestico
Luogo d'origine:
Guangdong, Cina
Marca commerciale:
snpcb
Tipo del fornitore:
Produttore dell'Assemblea del PWB
Spessore di rame:
1 oncia
Servizio di PCBA:
Abitudine del PWB PCBA


1. Copia del PWB
2. Disegno/progettazione del PWB secondo la vostra rappresentazione schematica
3. Fabbricazione del PWB
4. Sourcing componente
5. Assemblea del PWB
6. Prova di PCBA 100%
Servizi di OEM/ODM/EMS per PCBA:
· PCBA, assemblea del bordo del PWB: SMT & PTH & BGA
· PCBA e progettazione di recinzione
· Sourcing ed acquisto delle componenti
· Modello rapido
· Stampaggio ad iniezione di plastica
· Timbratura della lamina di metallo
· Assemblea finale
· Prova: AOI, prova del In-circuito (Ict), prova funzionale (FCT)
· Sdoganamento per l'importazione e l'esportazione materiali del prodotto

Articolo
Descrizione
Capacità
Materiale
Materiali laminati
FR4, alto TG FR4, ad alta frequenza, allume, FPC…
Taglio del bordo
Numero degli strati
1-48
Min.thickness per gli strati interni
(Lo spessore del Cu si esclude)
0,003" (0.07mm)
Spessore del bordo
Norma
(0.1-4mm±10%)
Minuto.
Singolo/doppio: 0.008±0.004»
4layer: 0.01±0.008»
8layer: 0.01±0.008»
Arco e torsione
non non più di 7/1000
Peso di rame
Peso esterno del Cu
0.5-4 0z
Peso interno del Cu
0.5-3 0z
Perforazione
Dimensione minima
0,0078" (0.2mm)
Deviazione del trapano
±0.002 ″ (0.05mm)
Tolleranza del foro di PTH
±0.002 ″ (0.005mm)
Tolleranza del foro di NPTH
±0.002 ″ (0.005mm)
Maschera della lega per saldatura
Colore
Verde, bianco, nero, rosso, blu…
Clearanace minimo della maschera della lega per saldatura
0,003 ″ (0.07mm)
Spessore
(0.012*0.017mm)
Silkscreen
Colore
bianco, nero, giallo, blu…
Dimensione minima
0,006 ″ (0.15mm)
Max Size del bordo di rivestimento
700*460mm
Finitura superficia
HASL, ENIG, argento di immersione, latta di immersione, OSP…
Profilo del PWB
Quadrato, cerchio, irregolare (con le maschere)
Pacchetto
QFN, BGA, SSOP, PLCC, LGA

Bordo del PWB di microonda di HF rf di servizio dell'Assemblea di SMT del politetrafluoroetilene 0

Etichette:

Bordo del PWB di Rogers

circuito dell'antenna

scheda madre di pcba
