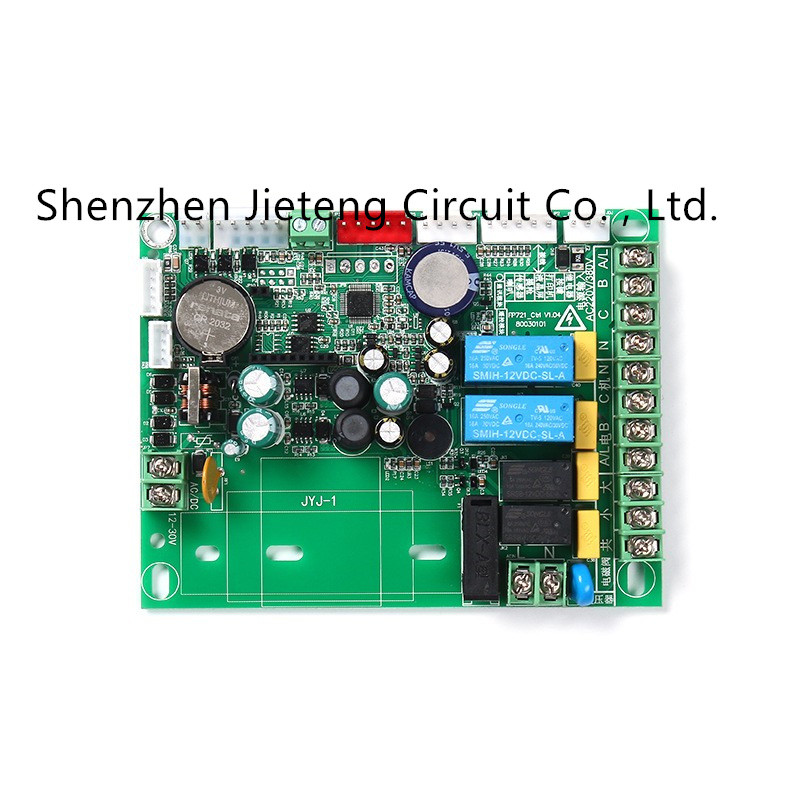

Servizio industriale dell'Assemblea di SMT di controllo scheda madre del PWB di 8 strati
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | JIETENG |
| Certificazione | ISO/TS16949/RoHS/TS16949 |
| Numero di modello | pcba |
| Quantità di ordine minimo | Negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Vuoto interno o pacchetto di plastica, pacchetto esterno del contenitore di cartone |
| Tempi di consegna | 3-10 consegna di giorni |
| Termini di pagamento | Negoziabile |
| Capacità di alimentazione | 50000 pezzo/pezzi alla settimana |
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Applicazione | Linea di produzione di assemblaggio PCB SMT | Uso | MACCHINA DI JUKI |
|---|---|---|---|
| Peso | 190Kg | Alimentazione elettrica | AC220V 50Hz / AC110V 60Hz |
| Evidenziare | Servizio industriale dell'Assemblea di SMT,Servizio dell'Assemblea di SMT di 8 strati,Industriale scheda madre del PWB di 8 strati |
||
Descrizione di prodotto
Il PWB industriale a più strati della scheda madre di controllo dell'attrezzatura di controllo del circuito dello strumento inter-ha sepolto il bordo dell'orifizio
Dettagli essenziali
|
Oggetto
|
Circuito ad alta densità del PWB di Multilayers
|
|
Conteggio di strato
|
1-30 strati
|
|
Materiale
|
FR4 (alto TG, alogeno libero, alta frequenza), CEM1, CEM3, BT, mateiral basso di Al, ecc.
Fornitore: SY, KB, ITEQ, Isola, Nelco, Rogers, Grance, Mitsui
|
|
Dimensione di Maxpanel
|
32±20 (800mm±508mm)
|
|
Larghezza/spazio minimi (min)
|
4mil/4mil
|
|
Peso di rame massimo
|
140um (4oz) per lo strato interno
175um (5oz) per lo strato esterno
|
|
Dimensione minima del trapano della macchina
|
0.2mm (8mil)
|
|
Via il tpye del foro
|
Cieco/Burried/ha tappato
|
|
Spessore del bordo finito
|
0.20-6.0mm
|
|
Tolleranza
|
Registrazione di innerlayer di innerlayer: ±3mil
Accuratezza della posizione del foro: ±2mil
Tolleranza della scanalatura dilled: ±3mil
Tolleranza del diametro di PTH: ±3mil
Tolleranza del diametro di NPTH: ±2mil
Thichness del rame del foro di PTH: 0.4-2mil
Immagine a tolleranza di immagine: ±3mil
Tolleranza incisione: ±1mil
Tolleranza di registrazione della maschera della lega per saldatura: ±2mil
Bordo finito: Spessore<>
Thickness>0.1mm: +/--10%
Router del profilo: +/-0.1mm
Punteggio del profilo: +/-0.2mm
|
|
Colore della maschera della lega per saldatura
|
Verde, nero, blu, rosso, bianco ecc
|
|
Freatment di superficie
|
HASL, HASL senza piombo, OSP, oro di immersione, Ti di immersione, nastro di immersione, oro istantaneo, doratura selettiva (thicness fino a 120u), figers dell'oro, stampa del carbonio, maschera dell'oro di Peelabe
|
|
Durezza della lega per saldatura della lega per saldatura
|
>=6H
|
|
Profilo finito
|
CNC, V-CUT, perforante
|
|
Sbucci la forza della linea
|
≥61B/in
|
|
Filo di ordito e torsione
|
≤0.7%
|
