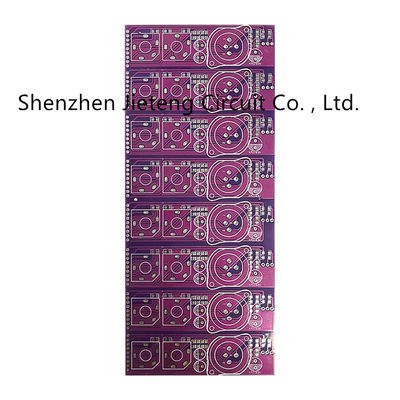

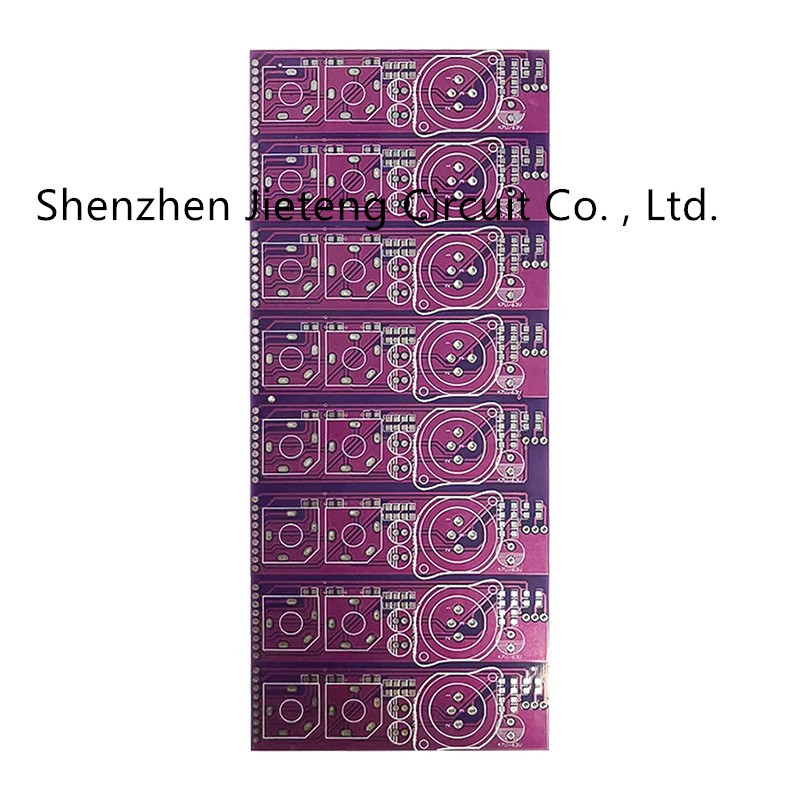

Circuito di rame spesso della scheda madre SMT di servizio a più strati PCBA dell'Assemblea di FR4

  • FR4 Multilayer SMT Assembly Service Thick Copper PCBA Motherboard Circuit Board
Luogo di origine Guangdong, Cina
Marca JIETENG
Certificazione ISO/TS16949/RoHS/TS16949
Numero di modello pcba
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari 1. alla richiesta del compratore; 2. interno, imballaggio sotto vuoto; 3. cartone esterno e standard
Tempi di consegna 3-8 consegna di giorni
Termini di pagamento Negoziabile
Capacità di alimentazione 200000 pezzi/pezzi al mese

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Componenti applicabili 0805 Applicazione Dispositivo elettronico
Uso Grande produzione del Qty del LED SMT Peso approx.270KGS
Evidenziare

Servizio a più strati dell'Assemblea di SMT

,

Servizio dell'Assemblea di FR4 PCBA SMT

,

Scheda madre di pcba FR4
Lasciate un messaggio
Descrizione di prodotto

Elaborazione spessa a più strati per lo sviluppo di programmi di produzione del piatto di rame del circuito di progettazione FR4 di PCBA

Dettagli essenziali
Number di modello:
PWB
Tipo:
PWB a più strati
Luogo d'origine:
Guangdong, Cina
Marca commerciale:
JIETENG
Numero degli strati:
2 strati 4 strati
Materiale di base:
FR-4, FR-4
Spessore di rame:
min di 1/2 oncia; massimo 12 once
Spessore del bordo:
0.2mm-6mm (8mil-126mil)
Min. Hole Size:
0.1mm (4mil)
Linea larghezza minima:
0.075mm (3mil)
Interlinea minimo:
0.1mm (4mil)
Rifinitura di superficie:
HASL/HASL senza piombo, OSP, ENIG, doratura
Dimensione del bordo:
tutti
Nome di prodotto:
Bordo di regolatore del PWB dell'OEM per il bordo in bianco pedali bassi del PWB/della chitarra
Servizio:
servizio della Un-fermata
Colore della maschera della lega per saldatura:
Black.Red.Yellow.White.Blue.Green
Materiale:
FR4 /aluminum/FR-4 CTI300

Capacità di fabbricazione del PWB
Oggetto Specificazione
Materiale FR-4, FR1, FR2; CEM-1, CEM-3, Rogers, teflon, Arlon, base di alluminio, base, ceramico di rame, terrecotte, ecc.
Osservazioni L'alto Tg CCL è disponibile (Tg>=170℃)
Spessore del bordo di rivestimento 0,2 mm-6.00mm (8mil-126mil)
Finitura superficia Dito dell'oro (>=0.13um), oro di immersione (0.025-0075um), placcante oro (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um)
Forma Percorso, perforazione, V tagliata, smusso
Trattamento di superficie Maschera della lega per saldatura (nero, verde, bianco, rosso, blu, thickness>=12um, blocco, BGA)
Silkscreen (nero, giallo, bianco)
Capace-maschera della buccia (rosso, blu, thickness>=300um)
Il centro minimo 0.075mm (3mil)
Spessore di rame min di 1/2 oncia; 12oz massimo
Min Trace Width & interlinea 0.075mm/0.075mm (3mil/3mil)
Min Hole Diameter per la perforazione di CNC 0.1mm (4mil)
Min Hole Diameter per perforare 0.6mm (35mil)
Più grande dimensione del pannello 610mm * 508mm
Posizione del foro perforazione di CNC di +/-0.075mm (3mil)
Conduttore Width (w) +/-0.05mm (2mil) o +/--20% dell'originale
Diametro del foro (H) PTHL: +/-0.075mm (3mil)
Non PTHL: +/-0.05mm (2mil)
Tolleranza del profilo percorso di CNC di +/-0.1mm (4mil)
Filo di ordito & torsione 0,70%
Resistenza di isolamento 10Kohm-20Mohm
Conducibilità <50ohm>
Tensione di prova 10-300V
Dimensione del pannello 110 x 100mm (min)
660 x 600mm (massimo)
registro foglio errato di Strato-strato 4 strati: 0.15mm (6mil) massimi
6 strati: 0.25mm (10mil) massimi
Gioco minimo fra il bordo del foro al modello dei circuiti di uno strato interno 0.25mm (10mil)
Gioco minimo fra il profilo del bordo al modello dei circuiti di uno strato interno 0.25mm (10mil)
Tolleranza di spessore del bordo

4 strati: +/-0.13mm (5mil)
