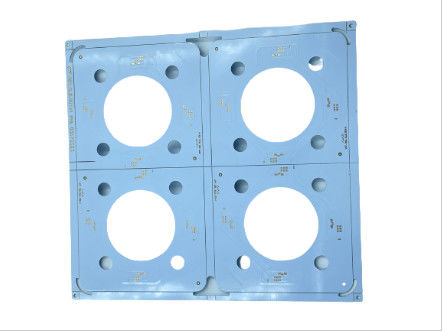

PCBs ad alta frequenza bianco con 3/3mil Trace Width/spazio 0.2mm Min Hole Size
Place of Origin | China |
---|---|
Marca | JIETENG |
Certificazione | ISO/TS16949/RoHS/TS16949 |
Model Number | PCB circuit board |
Quantità di ordine minimo | negoziabile |
Prezzo | negotiable |
Imballaggi particolari | Imballaggio interno di vuoto, cartone standard esterno |
Tempi di consegna | 5-8 giorni per la consegna |
Termini di pagamento | negoziabile |
Capacità di alimentazione | 150000 metro quadro/metri quadri all'anno |

Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xColore della matrice per serigrafia | Bianco, nero, giallo, ecc. | Colore della maschera della lega per saldatura | Verde, blu, bianco, nero, ecc. |
---|---|---|---|
Spessore di rame | 1-4 once | Strato | 2-10 |
Larghezza/spazio minimi della traccia | 3/3MIL | Spessore del bordo | 0.2-3.2mm |
Controllo di impedenza | ±10% | Finitura superficia | HASL, ENIG, OSP, ecc. |
Evidenziare | Il PWB ha stampato l'alta frequenza del circuito,3/3mil PCBs ad alta frequenza,0.2mm PCBs ad alta frequenza |
Descrizione di prodotto:
I circuiti stampato ad alta frequenza, anche conosciuti come PCBs ad alta frequenza, sono bordi stampati ad alto rendimento che sono utilizzati in varie applicazioni. Questi bordi consistono degli strati multipli, varianti da due a dieci strati e sono fatti con differenti tipi di materiali per essere adatti ai bisogni differenti. Vengono con i colori della maschera della lega per saldatura come verde, blu, bianco, nero, ecc. e colori della matrice per serigrafia di bianco, di nero, di giallo, ecc. L'accuratezza di questi bordi è impeccabile, con la larghezza della traccia/lo spazio minimi di 3/3mil. Il loro imballaggio è affidabile e sicuro, con il vuoto che imballano, la borsa di bolla, il contenitore di cartone, ecc. che sono usando per la protezione massima. I circuiti stampato ad alta frequenza sono eccellenti per le applicazioni ad alta frequenza, poichè forniscono la massime precisione ed accuratezza.
Caratteristiche:
- Circuiti ad alto rendimento: PCBs ad alta frequenza
- Colore della matrice per serigrafia: Bianco, nero, giallo, ecc.
- Strato: 2-10
- Spessore del bordo: 0.2-3.2mm
- Finitura superficia: HASL, ENIG, OSP, ecc.
- Imballaggio: Imballaggio di vuoto, borsa di bolla, contenitore di cartone, ecc.
- Bordi stampati ad alto rendimento: PCBs ad alta frequenza
Parametri tecnici:
Parametri | Dettagli |
---|---|
Finitura superficia | HASL, ENIG, OSP, ecc. |
Min Trace Width /Space | 3/3mil |
Min Hole Size | 0.2mm |
Imballaggio | Imballaggio di vuoto, borsa di bolla, contenitore di cartone, ecc. |
Controllo di impedenza | ±10% |
Materiale | FR4 |
Spessore di rame | 1-4oz |
Strato | 2-10 |
Spessore del bordo | 0.2-3.2mm |
Colore della maschera della lega per saldatura | Verde, blu, bianco, nero, ecc. |
Applicazioni:
JIETENG PCBs ad alta frequenza sono perfetti per le applicazioni ad alta velocità e ad alto rendimento. Questi circuiti stampato sono fabbricati con i materiali più di alta qualità, caratterizzanti uno spessore del bordo di 0.2-3.2mm, un materiale FR4 e uno spessore di rame di 1-4oz. I bordi sono imballati in imballaggio di vuoto, borsa di bolla e contenitore di cartone per assicurare la loro sicurezza e durevolezza. La finitura superficia può essere personalizzata come HASL, ENIG, OSP ed altre opzioni. Con le sue proprietà elettriche eccellenti e prestazione affidabile, JIETENG PCBs ad alta frequenza sono ben adattati per una vasta gamma di applicazioni, compreso prodotti elettronici di consumo, gli apparecchi medici, le componenti automobilistiche e molto più.
Personalizzazione:
Servizi ad alta frequenza di personalizzazione di PCBs da JIETENG
JIETENG offre i circuiti stampato ad alta frequenza su ordinazione ad alto rendimento (PCBs) in vari conteggi di strato da 2 a 10. I nostri bordi stampati ad alta velocità forniscono l'integrità di segnale eccellente per le vostre applicazioni più esigenti. Il nostro PCBs ha una larghezza della traccia/spazio minimi di 3/3mil con un controllo dell'impedenza di ±10% e le opzioni di colore della matrice per serigrafia di bianco, di nero, di giallo e più.
Tutto il PCBs è consegnato nell'imballaggio di vuoto, nella borsa di bolla ed inscatola la scatola per la protezione. Con un fuoco su qualità e sull'affidabilità, JIETENG è il vostro partner di fiducia per PCBs ad alta frequenza.
Supporto e servizi:
A XYZ Company, forniamo il supporto tecnico ed il servizio affinchè PCBs ad alta frequenza assicuri il prodotto rispetta gli più alti livelli della prestazione e dell'affidabilità. Il nostro gruppo tecnico lavorerà molto attentamente con voi per capire le vostre esigenze e per progettare il PWB perfetto del vostro progetto. Vi aiuteremo a selezionare le giusti componenti e materiali per la vostra applicazione e forniamo l'orientamento su come ottimizzare la progettazione e la disposizione per la prestazione ad alta frequenza.
Utilizziamo il software di simulazione e l'apparecchiatura di collaudo avanzati per assicurare al raduno ad alta frequenza di PCBs gli più alti livelli della prestazione. I nostri tecnici ispezioneranno il PCBs per assicurarsi che siano esenti dai difetti e forniscano la risoluzione dei problemi e riparare i servizi se avuti bisogno di. Il nostro gruppo è 24/7 disponibile per rispondere a tutte le domande che potete avere e fornire supporto tecnico per il vostro progetto.
A XYZ Company, prendiamo l'orgoglio nella fornitura il servizio di assistenza al cliente eccezionale e del supporto tecnico per PCBs ad alta frequenza. Il nostro scopo è di assicurare la vostra soddisfazione con il prodotto e di fornirgli il servizio ed il supporto migliori.
Imballaggio e spedire:
PCBs ad alta frequenza d'imballaggio e di spedizionePCBs ad alta frequenza è componenti elettronici sensibili che devono essere trattati con attenzione durante l'imballaggio ed il trasporto. Nel preparare spedire queste componenti, le seguenti misure devono essere prese per assicurare l'arrivo sicuro:
- PCBs ad alta frequenza deve essere ispezionato con attenzione e tutti i difetti visivi devono essere notati.
- Le componenti devono essere immagazzinate in un ambiente pulito e asciutto.
- PCBs ad alta frequenza deve essere disposto in un imballaggio statico-che tende a dissipare quali una scatola su ordine o una borsa antistatica.
- Le componenti devono essere assicurate sul posto con schiuma o l'altro materiale d'attenuazione per impedire tutto il danno durante il transito.
- Una barriera dell'umidità deve aggiungersi all'imballaggio per proteggere le componenti da umidità.
- Il pacchetto deve essere identificato correttamente con un avvertimento al trasportatore circa le componenti sensibili.
- Il pacchetto deve essere sigillato e spedito correttamente con un trasportatore affidabile.
FAQ:
Q: Che cosa è PCBs ad alta frequenza?
: PCBs ad alta frequenza è un tipo di circuito stampato (PWB) manifatturiero da JIETENG, con il circuito del PWB di numero di modello, fatto in Cina. È destinato per funzionare alle frequenze più superiore alla maggior parte del PCBs standard, permettendo che sostenga le applicazioni più ad alta velocità.
Q: Che cosa sono i benefici di usando PCBs ad alta frequenza?
: PCBs ad alta frequenza fornisce parecchi vantaggi, compreso integrità di segnale migliore, trasferimento di dati più veloce e il più alta prestazione di sistema. Inoltre riduce la quantità di spazio stata necessaria per accomodare le componenti.
Q: Che tipo di componenti possono essere usate con PCBs ad alta frequenza?
: PCBs ad alta frequenza può essere usato con la maggior parte delle componenti standard, compreso i connettori, le resistenze, i condensatori ed i circuiti integrati. È inoltre compatibile con una gamma di materiali, quali FR-4, Rogers e teflon.
Q: Che cosa è la frequenza massima che PCBs ad alta frequenza può trattare?
: PCBs ad alta frequenza può trattare le frequenze fino a 6 gigahertz, secondo il materiale del PWB utilizzato.
Q: Che cosa è il termine d'esecuzione per PCBs ad alta frequenza?
: Il termine d'esecuzione per PCBs ad alta frequenza dipende dalla complessità della progettazione del bordo e della disponibilità dei materiali. Generalmente, il termine d'esecuzione ha luogo fra una e due settimane.
