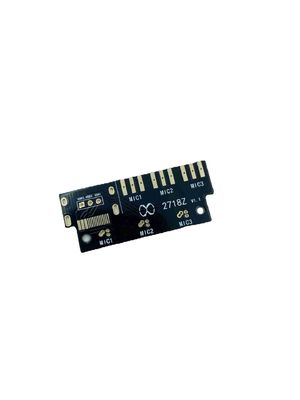

Foro tappato della resina 4 spessore libero dell'alogeno di superficie 4L del PWB ENIG di strato 2,0
Luogo di origine | La CINA |
---|---|
Marca | JIETENG |
Certificazione | ISO/TS16949/RoHS/TS16949 |
Numero di modello | FR4 |
Quantità di ordine minimo | Negoziabile |
Prezzo | negotiable |
Imballaggi particolari | Cartone in bianco, sotto vuoto |
Tempi di consegna | 5-8 giorno lavorativo |
Termini di pagamento | Negoziabile |
Capacità di alimentazione | 150000 metri quadri/anno |

Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xMateriale di base | FR4 | Spessore di rame | 1 oncia |
---|---|---|---|
Rifinitura di superficie | HASL | Spessore del bordo | 1,6 |
Tipo del fornitore | OEM | ||
Evidenziare | Foro tappato della resina un PWB di 4 strati,ENIG sorge un PWB di 4 strati,Circuito ibrido libero dell'alogeno |
Foro tappato della resina 4 spessore libero dell'alogeno di superficie 4L del PWB ENIG di strato 2,0
Un foro tappato della resina un PWB di 4 strati è un tipo di circuito stampato (PWB) che ha di vias o di fori ripieni di resina che sono usati per collegare gli strati differenti del PWB. Ciò contribuisce a migliorare l'affidabilità e la prestazione del PWB riducendo il rischio di cortocircuiti o si apre.
ENIG (oro Electroless di immersione del nichel) è un tipo di finitura superficia applicato alle tracce ed ai cuscinetti di rame sulla superficie del PWB. Comprende depositare uno strato di nichel sul rame, seguito da uno strato dell'oro di immersione. Questo rivestimento assicura la buona protezione contro l'ossidazione ed altre forme di corrosione ed è comunemente usato nelle applicazioni dell'alto-affidabilità.
Un PWB di 4 strati ha quattro strati del materiale del substrato e delle tracce di rame. Ciò tiene conto le progettazioni di circuito più complesse e funzionalità aumentata confrontate per scegliere o doppio strato PCBs.
senza alogeno si riferisce all'assenza di alogeni, che sono prodotti chimici comunemente usati nella fabbricazione di PCBs che può emettere i vapori tossici una volta bruciata. PCBs senza alogeno è più sicuro per la gente e l'ambiente, operando loro una scelta preferita per molte applicazioni.
lo spessore 2,0 si riferisce allo spessore globale del PWB. Questo spessore solitamente è misurato nei millimetri ed è una considerazione importante quando progetta il PWB per le applicazioni specifiche.
Spessore di rame | 10Z |
Spessore del bordo | 2.0MM |
Min. Hole Size | 0.15mm (trapano meccanico) |
Linea larghezza minima | 4mil |
Interlinea minimo | 4mil |
Rifinitura di superficie | Customzied |
Strati | 2 |
Rame più spesso | 1oz |
Tipi di prodotti | Bordo di HDI |
Colore della maschera della lega per saldatura | Rosso nero verde |
Meterial basso | HI-TG |
Superficie finita | HASL senza Leed |
Trattamento di superficie selettivo | ENIG (oro) di immersione +Gold |
Min Solder Mask Bridge | 0.08mm |
Allungamento | 15:1 |
Il circuito il Co., srl di Shenzhen Jieteng è un produttore del circuito stampato (PWB) situato a Shenzhen, Cina. Specializzandosi nella produzione di PCBs di alta qualità per una vasta gamma di applicazioni compreso industriale, automobilistico, le Telecomunicazioni ed i prodotti elettronici di consumo.
La società offre varie soluzioni del PWB compreso PCBs a un solo lato, su due lati ed a più strati come pure PCBs specializzato per temperatura elevata, alta frequenza ed altre applicazioni esigenti.
