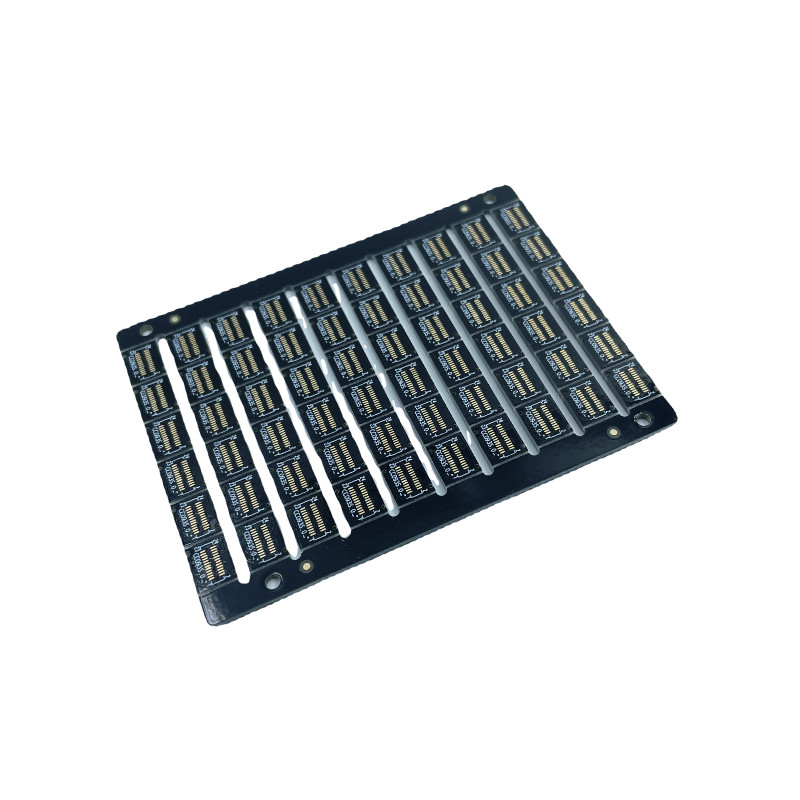

Elaborazione di alta precisione del PWB del foro cieco dell'attrezzatura medica HDI
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | JIETENG |
| Certificazione | ISO/TS16949/RoHS/TS16949 |
| Numero di modello | Rogers |
| Quantità di ordine minimo | negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Imballaggio di vuoto in cartoni in bianco |
| Tempi di consegna | 5-8 consegna di giorni |
| Termini di pagamento | negoziabile |
| Capacità di alimentazione | 150000 metro quadro/metri quadri all'anno |
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Colore della maschera della lega per saldatura | Verde | Applicazione | Dispositivo elettronico |
|---|---|---|---|
| Servizio | assemblaggio pcb smt | colore del silkscreen | bianco |
| Uso | Controllo di industria | Materiale di base | FR4 |
| Evidenziare | PWB del foro cieco dell'attrezzatura medica,PWB del foro cieco di HDI,1.6mm PCBs ad alta frequenza |
||
Descrizione di prodotto
Vendite dirette della fabbrica di elaborazione di alta precisione del PWB del bordo del foro cieco dell'attrezzatura medica HDI dal PWB
Con i nostri dipartimenti professionali, possiamo offrire:
- Progettazione del PWB
- Fabbricazione del PWB: L'archivio del PWB o l'archivio di Gerber ha avuto bisogno di
- Assemblea del PWB PCBA SMD SMT: La lista di Bom ha avuto bisogno di
- Progettazione elettronica
- Reingegnerizzazione - la copia del PWB, il clone del PWB, IC decodifica
- Acquisizione delle componenti
- Prova del prodotto finito del PWB PCBA
- Produzione di massa
- Produzione a contratto di Prodcution
- NDA - accordo di non divulgazione
Dettagli essenziali
| Oggetto | Specificazione | |
| 1 | Numbr dello strato | 1-80 strati (norma) |
| 2 | Materiale | FR4, di alluminio, FPC |
| 3 | Finitura superficia | HASL (SE), doratura, Enig, oro di immersione, latta di immersione, OSP |
| 4 | Spessore del bordo di rivestimento | 0.2mm-6.00 millimetro (8mil-126mil) |
| 5 | Spessore di rame | min di 1/2 oncia; massimo 12 once |
| 6 | Maschera della lega per saldatura | Verde/nero/bianco/rosso/blu/giallo |
| 7 | Minuto Trace Width & interlinea | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Diametro di Min.Hole per CNC Driling | 0.1mm (4mil) |
| 9 | Diametro di Min.Hole per perforare | 0.9mm (35mil) |
| 10 | Più grande dimensione del pannello | 610mm*508mm |
| 11 | Posizione del foro | CNC Driling di +/-0.075mm (3mil) |
| 12 | Conduttore Width (w) | 0.05mm (2mil) o; +/--20% di materiale illustrativo originale |
| 13 | Diametro del foro (H) | PTH L: +/-0.075mm (3mil); L non-PTH: +/-0.05mm (2mil) |
| 14 | Tolleranza del profilo | percorso di CNC di 0.125mm (5mil); +/-0.15mm (6mil) perforando |
| 15 | Filo di ordito & torsione | 0,70% |
| 16 | Resistenza di isolamento | 10Kohm-20Mohm |
| 17 | Conducibilità | <50ohm> |
| 18 | Tensione di prova | 10-300V |
| 19 | Dimensione del pannello | 110×100mm (min); 660×600mm (massimo) |
| 20 | registro foglio errato di Strato-strato | 4 strati: 0.15mm (6mil) massimi; 6 strati: 0.25mm (10mil) massimi |
| 21 | Min.spacing fra il bordo del foro al modello del circuity di uno strato interno | 0.25mm (10mil) |
| 22 | Min.spacing fra il ouline del bordo allo strato interno ofan del modello dei circuiti | 0.25mm (10mil) |
| 23 | Tolleranza di spessore del bordo | 4 strati: +/-0.13mm (5mil); 6 strati: +/-0.15mm (6mil) |
| 24 | Controllo di impedenza | +/--10% |
| 25 | Impendance differente | +-/10% |
