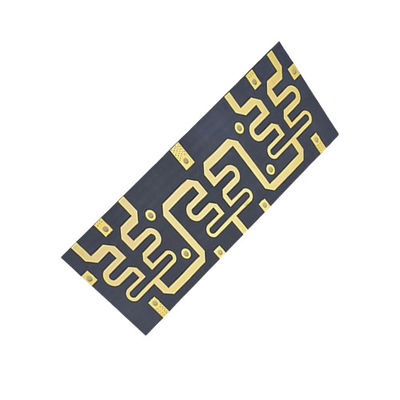

Fabbricazione di PCB multilivello in lamiera di PTFE da 0,2-3,2 mm HASL ENIG OSP trattamento superficiale

Place of Origin China
Marca JIETENG
Model Number PCB circuit board
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Cartone in bianco, sotto vuoto
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento Negoziabile
Capacità di alimentazione 360000 metri quadri/anno

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Finitura superficiale HASL, ENIG, OSP, argento di immersione, latta di immersione, ecc. Materiale FR4, alto TG FR4, alogeno libero, Rogers, ecc.
spessore della scheda 0.2-3.2 mm spessore del rame 1-4 once
Controllo dell'impedenza - Sì, sì. Dimensione minima del foro 0.2 mm
Min. Larghezza della linea 0.1 mm Colore della maschera di saldatura Verde, blu, bianco, nero, rosso, ecc.
Evidenziare

PCB a più strati di fogli di PTFE

,

HASL PCB a più strati

,

PCB multistrato ENIG

Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

L'avvento di dispositivi elettronici sempre più complessi ha reso necessario lo sviluppo di tecnologie più sofisticate di circuiti stampati.il circuito stampato multi-livello (PCB) si distingue come un componente critico nell'elettronica modernaIl nostro prodotto per la fabbricazione di PCB multilivello è all'avanguardia nella produzione di circuiti stampati multilivello.adatti a soddisfare gli standard rigorosi dei dispositivi elettronici contemporanei che richiedono un'interconnessione e un'affidabilità ad alta densità.

Costruiti con precisione, i nostri PCB multilivello offrono prestazioni ineguagliabili, grazie al rigoroso controllo dell'impedenza.Questa caratteristica garantisce che le caratteristiche elettriche delle schede di circuito corrispondano ai requisiti dei segnali ad alta velocità, riducendo così le perdite di segnale, le interruzioni elettromagnetiche.Il controllo preciso dell'impedenza è una testimonianza del nostro impegno a fornire prodotti che soddisfano le esigenze delicate di assemblaggi elettronici avanzati.

Nel campo della creazione di schede di cablaggio stampate a più livelli, una delle specifiche più esigenti è la minimizzazione della larghezza della linea.Larghezza di linea di 0Questa miniaturizzazione è vitale per l'elettronica moderna, che richiede più funzionalità in pacchetti sempre più piccoli.

L'estetica e la funzionalità di un PCB sono notevolmente migliorate dal suo colore Solder Mask, e il nostro prodotto offre una serie di opzioni tra cui verde, blu, bianco, nero, rosso, tra gli altri. The choice of solder mask not only provides a distinct look to the PCB but also contributes to the protection of the copper circuits from environmental factors and reduces the likelihood of solder bridging between closely spaced solder pads.

L'adattabilità è la chiave nella creazione di schede di cablaggio stampate a più livelli,e il nostro servizio di fabbricazione multilayer PCB soddisfa varie complessità di progettazione offrendo un conteggio di strati che vanno da 2 a 20 stratiQuesta versatilità garantisce che i nostri clienti lavorino su un semplice pannello a due strati o su un complesso disegno a venti strati,I nostri prodotti possono accogliere le complessità e le connessioni interstratiche richieste per elettronica ad alte prestazioni e multifunzionale.

Inoltre, il nostro impegno per la precisione è ulteriormente evidente nel nostro raggiungimento di una Min. Line Spacing di 0,1 mm.Questa capacità di spaziatura stretta è cruciale per mantenere l'integrità del segnale e ridurre il potenziale di cortocircuiti in layout densamente congestionatiTale attenzione ai dettagli è ciò che distingue la nostra produzione di circuiti stampati a più strati, fornendo l'assicurazione di affidabilità nelle applicazioni più esigenti.

Ogni PCB a più strati che fabbrichiamo subisce rigorosi test e misure di controllo della qualità per garantire che soddisfi i più alti standard.anche la più piccola imperfezione può portare a conseguenze graviPertanto, i nostri processi di garanzia della qualità sono progettati per identificare ed eliminare eventuali difetti che potrebbero compromettere le prestazioni del PCB.

In conclusione, il nostro prodotto Multilayer PCB Fabrication rappresenta una pietra angolare nel campo della produzione di circuiti stampati multi-livello.specifiche strette di larghezza di linea e spaziatura, una varietà di colori di maschera di saldatura, e una vasta gamma di livelli, forniamo PCB che non sono solo esteticamente gradevoli, ma anche elettricamente superiori e altamente affidabili.Affidatevi alla nostra esperienza nella creazione di schede di cablaggio stampate a più livelli per alimentare la prossima generazione di innovazioni elettroniche.



Caratteristiche:

  • Nome del prodotto: Fabbricazione di PCB a più strati
  • Spessore di rame: 1-4 oz
  • Dimensione del foro: 0,2 mm
  • Colore della maschera di saldatura: verde, blu, bianco, nero, rosso, ecc.
  • Materiale: FR4, FR4 ad alta Tg, senza alogene, Rogers, ecc.
  • Min. Larghezza della linea: 0,1 mm
  • Fabbricazione di circuiti stampati a più livelli
  • Fabbricazione di circuiti stampati a più livelli
  • Fabbricazione di circuiti stampati a più livelli


Parametri tecnici:

Parametro Specificità
Colore della maschera di saldatura Verde, Blu, Bianco, Nero, Rosso, ecc.
Min. Spaziamento tra le linee 0.1 mm
Dimensione minima del foro 0.2 mm
Spessore del rame 1-4 oz
Finitura superficiale HASL, ENIG, OSP, argento per immersione, stagno per immersione, ecc.
Numero di strati 2-20
Min. Larghezza della linea 0.1 mm
Spessore della scheda 0.2-3.2 mm
Materiale FR4, FR4 ad alta Tg, senza alogene, Rogers, ecc.
Colore a seta Bianco, nero, giallo, ecc.


Applicazioni:

Il marchio JIETENG è rinomato per la sua esperienza inFabbricazione di PCB a più strati, che fornisce circuiti stampati PCB di alta qualità che soddisfano una vasta gamma di applicazioni.queste schede di circuito PCB sono progettate per soddisfare complesse esigenze elettronicheProdotti in Cina, i PCB JIETENG testimoniano i progressi tecnologici del paese nel settore dell'elettronica.

I PCB JIETENG vantano una distanza minima tra le linee e una larghezza di 0,1 mm, consentendo il posizionamento di componenti ad alta densità, che è cruciale nei moderni dispositivi elettronici in cui lo spazio è un premio.Lo spessore della scheda varia da 0.2 mm a 3.2 mm, fornendo versatilità per le diverse esigenze del prodotto. Che si tratti di elettronica di consumo snella o di sistemi industriali robusti, i PCB di JIETENG possono essere personalizzati per adattarsi.

I materiali utilizzati in questi PCB includono il FR4 standard, il FR4 ad alta TG per una maggiore resistenza termica, l'halogeno libero per l'eco-friendliness e Rogers per applicazioni ad alta frequenza.Questa varietà garantisce che, se l'attenzione è rivolta alla durabilità, norme ambientali o prestazioni, è disponibile un'opzione di materiale adeguata.

ConControllo dell'impedenza, PCB Jietenng assicurano l'integrità del segnale, che è particolarmente vitale nei circuiti elettronici ad alta velocità.Questa caratteristica rende i PCB JIETENG ideali per l'uso in sistemi elettronici complessi in cui le prestazioni costanti non sono negoziabili.

Le occasioni di applicazione e gli scenari per i prodotti PCB di JIETENG sono ampi.Fabbricazione di PCB a più stratiNel campo dell'informatica, dai server ai personal computer, questi PCB sono utilizzati per la loro capacità di supportare disegni di componenti densi e gestire efficacemente il calore.Anche l'industria medica ne trae vantaggio, utilizzando i PCB di precisione JIETENG nelle apparecchiature critiche di diagnostica e trattamento.

L'industria automobilistica e aerospaziale si affida ai PCB robusti di JIETENG per sistemi di navigazione, di controllo e di intrattenimento.Assemblaggio di componenti PCB multilivelloL'obiettivo è quello di garantire che queste applicazioni complesse possano funzionare in modo affidabile in condizioni difficili.e console di gioco utilizzano anche questi PCB multi-livello per i loro disegni compatti e la necessità di un utilizzo efficiente dello spazio.

In sintesi, le schede di circuito PCB di JIETENG sono un componente essenziale per le industrie che cercano prodotti di alta qualità, affidabili eFabbricazione di PCB a più stratiCon le sue caratteristiche avanzate, le opzioni di materiale e il meticoloso processo di produzione, JIETENG si distingue come l'apice della tecnologia PCB,pronti a soddisfare le diverse esigenze dell'elettronica moderna.



Personalizzazione:

Marchio:JIETENG

Numero di modello:Dischi di circuiti PCB

Luogo di origine:Cina

Controllo di impedenza:- Sì, sì.

Spessore della scheda:0.2-3.2 mm

Colore a seta:Bianco, nero, giallo, ecc.

Materiale:FR4, FR4 ad alta Tg, senza alogene, Rogers, ecc.

Maschera di saldatura colore:Verde, Blu, Bianco, Nero, Rosso, ecc.

Esplora i regni diCreazione di schede di cablaggio stampate a più livellicon JIETENG, il vostro partner di fiducia in su misuraAssemblaggio di componenti PCB multilivelloOgni JIETENGDischi di circuiti PCBE' stato accuratamente realizzato inCina, offrendo precisioneControllo dell'impedenzae una gamma versatile diSpessore della schedaSelezionate tra una serie diColori a setaLa nostra selezione di materiali, tra cui FR4, High TG FR4 e opzioni Free Halogen, si rivolge a una varietà diAssemblaggio di componenti PCB multilivelloPer completare tutto con la scelta diColore della maschera di saldatura, selezionando da Verde, Blu, Bianco, Nero, Rosso, e altro ancora per personalizzare al meglio la vostra scheda di circuiti multistrato.



Supporto e servizi:

Il nostro prodotto per la fabbricazione di PCB multilivello è dotato di un supporto tecnico e di servizi completi per garantire la tua completa soddisfazione con il nostro prodotto.Il nostro supporto include l'accesso a un team di ingegneri esperti che possono aiutare con la progettazioneOffriamo anche una serie di servizi per ottimizzare le prestazioni e l'affidabilità dei vostri PCB.

Il supporto tecnico per la nostra fabbricazione di PCB multilivello include assistenza per la risoluzione dei problemi, guida sulla selezione dei materiali e consulenza sulle opzioni di impilazione per soddisfare le vostre esigenze specifiche.I nostri esperti sono disponibili per aiutare a risolvere qualsiasi problema che possa sorgere durante il processo di progettazione o di produzione, assicurando che i vostri PCB siano fabbricati secondo i più elevati standard.

Oltre al supporto tecnico, i nostri servizi includono documentazione dettagliata, controlli delle regole di progettazione (DRC) e test elettrici per verificare l'integrità dei PCB.Lavoriamo a stretto contatto con i nostri clienti per fornire soluzioni su misura che si allineano con i loro tempi di progetto e i vincoli di bilancioIl nostro obiettivo è fornire un servizio di qualità eccezionale per supportare il successo dei vostri progetti.

Si prega di notare che il nostro supporto tecnico e i nostri servizi sono destinati a integrare le conoscenze e le competenze dei vostri team di progettazione e ingegneria.Incoraggiamo i nostri clienti a impegnarsi con noi all'inizio del processo di progettazione per i migliori risultati.



Imballaggio e trasporto:

Il prodotto Multilayer PCB Fabrication è accuratamente confezionato per assicurarsi che raggiunga la sua destinazione in perfette condizioni.Ogni PCB è avvolto individualmente in un materiale antistatico per evitare danni da scarica elettrostatica durante il trasportoI PCB confezionati vengono quindi inseriti in una rigida scatola di cartone con materiale ammortizzante su tutti i lati per mitigare qualsiasi impatto durante la spedizione.Questa scatola è sigillata con nastro adesivo e chiaramente contrassegnata con istruzioni per la manipolazione.

Per la spedizione, i PCB confezionati sono raggruppati in container di spedizione più grandi e durevoli.Ogni contenitore di trasporto è sigillato e etichettato in modo appropriato con i dettagli del prodotto, destinazione e informazioni di tracciamento per assicurare che venga maneggiato correttamente e arrivi in sicurezza alla destinazione finale.



FAQ:

Q1: Quali materiali vengono utilizzati nella scheda di circuito PCB JIETENG?

R1: La scheda di circuito PCB JIETENG è realizzata utilizzando laminati di alta qualità, fogli di rame e altri materiali che soddisfano gli standard industriali per la fabbricazione di PCB multilivello.I materiali specifici utilizzati possono variare a seconda dell'applicazione e delle esigenze del cliente.

D2: La scheda PCB JIETENG può supportare applicazioni ad alta frequenza?

R2: Sì, la scheda PCB JIETENG è progettata per supportare applicazioni ad alta frequenza.Il processo di fabbricazione include l'attenzione ai dettagli nell'accumulo di strati e nella selezione dei materiali per garantire l'integrità del segnale in ambienti ad alta frequenza.

Q3: Qual è il numero massimo di strati disponibili per le schede PCB JIETENG?

A3: Il numero massimo di strati per la scheda di circuito PCB JIETENG dipende dalla complessità della vostra progettazione e applicazione.e vi forniremo la soluzione migliore per soddisfare le vostre esigenze.

Q4: Come fa JIETENG a garantire la qualità dei suoi circuiti stampati?

A4: JIETENG garantisce la qualità attraverso rigorosi test e procedure di controllo della qualità.e altre pratiche standard di settore per garantire che ogni circuito stampato PCB soddisfi gli elevati standard attesi da un prodotto fabbricato in Cina.

Q5: Quali sono i tempi di consegna per la produzione di circuiti stampati PCB JIETENG?

R5: I tempi di produzione per la produzione di circuiti stampati PCB JIETENG possono variare a seconda della complessità della scheda e della capacità di produzione attuale.Il nostro obiettivo è avere un tempo di consegna veloce garantendo al contempo la qualitàPer i tempi di consegna specifici relativi al vostro progetto, vi preghiamo di contattarci con i vostri dettagli.
