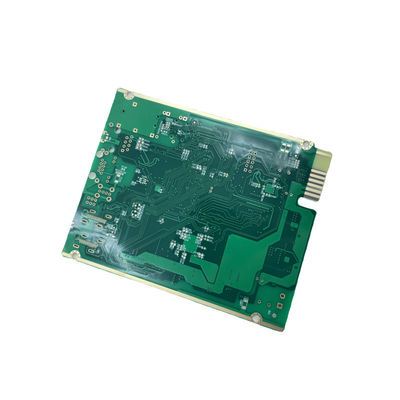

Tavola di circuito PCB 2.0 Spessore della piastra Oro Immersione del dito Oro Rogers 4350 Piastra

Place of Origin China
Marca JIETENG
Model Number PCB circuit board
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Cartone in bianco, sotto vuoto
Tempi di consegna 5-8 giorno lavorativo
Termini di pagamento Negoziabile
Capacità di alimentazione 360000 metri quadri/anno

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Anello di Min Annular 0.1mm Colore del Silkscreen Bianco
Metodo di prova Prova di sonda volante Strato del PWB 2-layer
Colore della maschera della lega per saldatura Verde Spessore del PWB 1.6 mm
Nome del prodotto Assemblea del PWB del prototipo Finitura superficia HASL
Evidenziare

HASL PCB Circuit Board 2.0

,

Rogers 4350 Targa

,

PCB per immersione in oro

Lasciate un messaggio
Descrizione di prodotto

Processing di circuiti stampati 2.0 Spessore della piastra Oro Finger Immersion Tecnologia oro Rogers 4350 Piastra

Descrizione del prodotto:

Introducendo il prototipo di assemblaggio PCB, la scelta perfetta per le vostre esigenze di assemblaggio di schede stampate.Permette di creare i disegni più complessi con facilitàQuesto prototipo di assemblaggio PCB presenta un peso di rame di 1 oz, con una larghezza minima della linea e uno spazio di 0,1 mm/0,1 mm.così puoi avere fiducia che i tuoi disegni avranno una finitura professionaleOttieni il meglio nella produzione di PCB assembly con il prototipo di PCB assembly.

Caratteristiche:

  • Nome del prodotto: prototipo di assemblaggio PCB
  • Dimensione del PCB: 100 mm*100 mm
  • Spessore del PCB: 1,6 mm
  • Maschera di saldatura Colore: Verde
  • Peso di rame: 1 oz
  • Fabbricazione di prototipi di PCB
  • Fabbricazione di PCB
  • Assemblaggio di circuiti stampati

Parametri tecnici:

Attributo Valore
Nome del prodotto Prototipo di assemblaggio PCB
Strato PCB 2 strati
Dimensione del PCB 100 mm*100 mm
Spessore del PCB 1.6 mm
Larghezza minima della linea/spazio 0.1 mm/0.1 mm
Min Anello annulare 0.1 mm
Dimensione minima del foro 0.2 mm
Peso del rame 1 oz
Finitura superficiale HASL
Metodo di prova Prova di sonda volante

Applicazioni:

JIETENG è un nome leader nel mercato globale della fabbricazione di circuiti stampati.Con la loro qualità superiore Prototype PCB Assemblaggio Fabbricazione, JIETENG garantisce che i PCB siano prodotti con la massima precisione e qualità.compreso il ponte minimo di maschera di saldatura, spessore PCB, anello anulare minimo, colore serigrafico e larghezza/spazio di linea minima.anello anulare minimo di 0.1 mm, colore di seta di bianco e larghezza/spazio minimo di linea di 0,1 mm/0,1 mm, JIETENG è la scelta ideale per la fabbricazione di assemblaggi di prototipi di PCB.

Personalizzazione:

Servizi di assemblaggio di prototipi di PCB su misura da parte di Jieteneng

JIETENG fornisce servizi di assemblaggio di schede stampate, produzione di assemblaggio di PCB e produzione di assemblaggio di PCB prototipo con qualità, precisione e affidabilità.

  • Numero di modello: PCB
  • Luogo di origine: Cina
  • Materiale per PCB: FR4
  • Spessore del PCB: 1,6 mm
  • Ponte della maschera di saldatura minima: 0,1 mm
  • Min Dimensione del foro: 0,2 mm

JIETENG è la vostra fonte affidabile per l'assemblaggio di PCB di alta qualità.

Supporto e servizi:

Supporto tecnico e servizio per l'assemblaggio di prototipi di PCB

Nella società XYZ, capiamo che i nostri clienti si affidano alla nostra esperienza per fornire il servizio di massima qualità.Siamo dedicati a fornire il miglior supporto tecnico e servizio per tutte le vostre esigenze di assemblaggio PCB prototipoIl nostro team di tecnici esperti e esperti è disponibile per rispondere a tutte le domande che potreste avere sui nostri prodotti e servizi.

Offriamo un'ampia gamma di servizi per garantire che il tuo prototipo di assemblaggio PCB sia di altissima qualità.

  • Prototipo e assemblaggio di PCB di piccole dimensioni
  • Acquisti e forniture di componenti
  • Esame e verifica completi delle schede
  • Prototipizzazione e risoluzione dei problemi
  • Revisione della progettazione per la fabbricazione (DFM) e dell'assemblaggio (DFA)
  • Consegna puntuale

Se avete domande o avete bisogno di assistenza con il vostro prototipo di assemblaggio PCB, si prega di contattarci.

Imballaggio e trasporto:

Imballaggio e spedizione del prototipo di assemblaggio di PCB

  • I prototipi di schede PCB sono avvolti individualmente con una bombola per assicurarsi che arrivino al sicuro.
  • I prototipi di schede PCB sono collocati in un sacchetto di schermatura statica o in una scatola rivestita di schiuma per una protezione aggiuntiva.
  • Il pacchetto è etichettato con un codice a barre e un numero di serie unico.
  • Il pacco viene quindi spedito tramite un servizio di corriere affidabile come DHL o FedEx.
