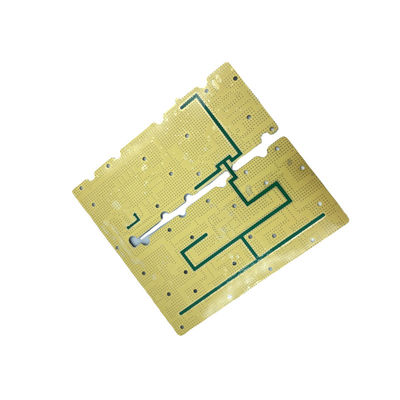

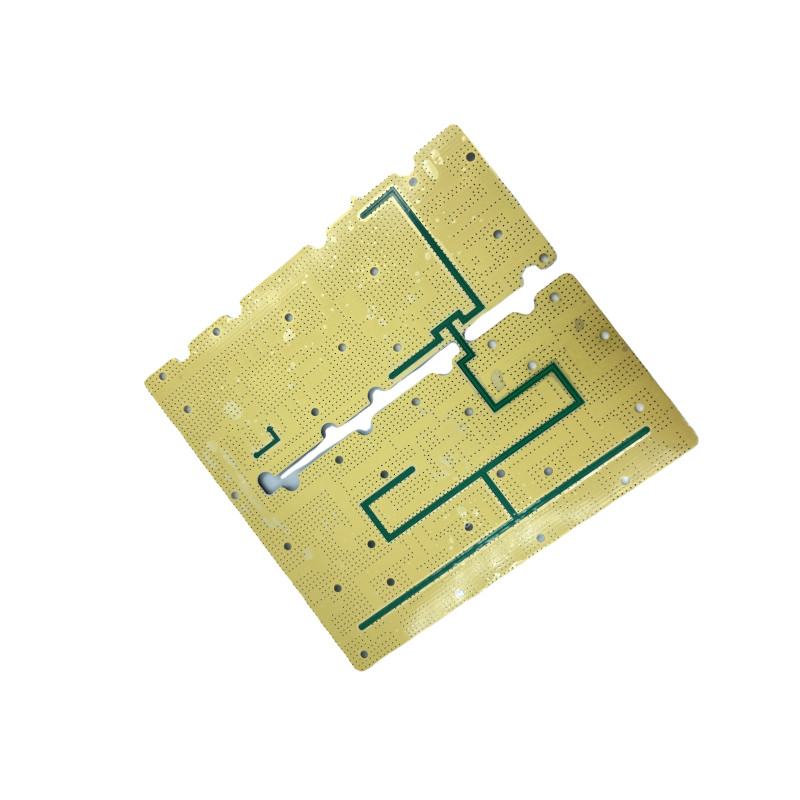

Rogers OSP Multilayer Pcb Fabrication Alta efficienza
| Place of Origin | China |
|---|---|
| Marca | JIETENG |
| Certificazione | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| Quantità di ordine minimo | negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Cartone in bianco, sotto vuoto |
| Tempi di consegna | 5-8 giorno lavorativo |
| Termini di pagamento | negoziabile |
| Capacità di alimentazione | 360000 metri quadri/anno |
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Minuti interlinea | 0.1mm | Colore della maschera della lega per saldatura | Verde, blu, bianco, nero, rosso, ecc. |
|---|---|---|---|
| Min. Hole Size | 0.2mm | Controllo di impedenza | - Sì, sì. |
| Colore del Silkscreen | Bianco, nero, giallo, ecc. | Spessore del bordo | 0.2-3.2mm |
| Minuti linea larghezza | 0.1mm | Conteggio di strato | 2-20 |
| Evidenziare | Montaggio a più strati del PWB di OSP,Fabbricazione di PCB multilivello ad alta efficienza,Fabbricazione di PCB OSP rogers |
||
Descrizione di prodotto
Descrizione del prodotto:
La fabbricazione di circuiti stampati a più strati è un processo completo per la produzione di circuiti stampati a più strati (PCB).come la maschera di saldaturaLa superficie di una scheda può variare da 0,2 mm a 3,2 mm.a seconda dell'applicazione. La finitura superficiale può essere HASL, ENIG, OSP, argento di immersione, stagno di immersione e altri. La larghezza minima della linea è di 0,1 mm e il controllo di impedenza è disponibile per progetti più complessi.Sono disponibili diversi colori di maschera di saldaturaQuesto processo di fabbricazione a più strati di PCB fornisce soluzioni affidabili ed economiche per la creazione di schede di cablaggio stampate a più livelli.
Caratteristiche:
- Produzione di circuiti stampati a più strati:Min. Dimensione del foro: 0,2 mm, numero di strati: 2-20, min. Spaziatura tra le linee: 0,1 mm, finitura superficiale: HASL, ENIG, OSP, immersione in argento, immersione in stagno, ecc., controllo dell'impedenza: sì.
- Fabbricazione di PCB a più strati:Min. Dimensione del foro: 0,2 mm, numero di strati: 2-20, min. Spaziatura tra le linee: 0,1 mm, finitura superficiale: HASL, ENIG, OSP, immersione in argento, immersione in stagno, ecc., controllo dell'impedenza: sì.
- Fabbricazione di circuiti stampati a più livelli:Min. Dimensione del foro: 0,2 mm, numero di strati: 2-20, min. Spaziatura tra le linee: 0,1 mm, finitura superficiale: HASL, ENIG, OSP, immersione in argento, immersione in stagno, ecc., controllo dell'impedenza: sì.
Parametri tecnici:
| Parametro | Dettagli |
|---|---|
| Colore della maschera di saldatura | Verde, Blu, Bianco, Nero, Rosso, ecc. |
| Spessore della scheda | 0.2-3.2 mm |
| Colore a seta | Bianco, nero, giallo, ecc. |
| Dimensione minima del foro | 0.2 mm |
| Numero di strati | 2-20 |
| Spessore del rame | 1-4 oz |
| Min. Spaziamento tra le linee | 0.1 mm |
| Materiale | FR4, FR4 ad alta Tg, senza alogene, Rogers, ecc. |
| Min. Larghezza della linea | 0.1 mm |
| Finitura superficiale | HASL, ENIG, OSP, argento per immersione, stagno per immersione, ecc. |
Applicazioni:
JIETENG Multi-Layer PCB Fabrication è la scelta perfetta per le aziende che cercano di creare una scheda di cablaggio stampata a più livelli.puoi creare fino a 20 strati di cablaggio e componentiLe nostre tavole hanno uno spessore di rame fino a 4 once e una larghezza minima di linea di 0,1 mm, permettendo disegni complessi.Il controllo dell'impedenza è disponibile per coloro che cercano di garantire percorsi di segnale precisi. I nostri colori di stampa su vetrina di seta includono bianco, nero, giallo e altro ancora. I nostri servizi di fabbricazione e assemblaggio di componenti PCB multilivello ti aiuteranno a costruire la scheda perfetta per il tuo scopo.
Personalizzazione:
JIETENG Servizi di fabbricazione di PCB a più strati
JIETENG offre servizi professionali di fabbricazione di circuiti stampati a più strati (PCB).Siamo specializzati nella creazione di schede di cablaggio stampate a più livelli con le seguenti specifiche:
- Marchio: JIETENG
- Numero di modello: PCB
- Luogo di origine: Cina
- Spessore della scheda: 0,2-3,2 mm
- Distanza tra le linee: 0,1 mm
- Colore della maschera di saldatura: verde, blu, bianco, nero, rosso, ecc.
- Colore di serigrafia: bianco, nero, giallo, ecc.
- Dimensione del foro: 0,2 mm
La fabbricazione di schede di circuiti stampati a più livelli, la creazione di schede di cablaggio stampate a più livelli e l'assemblaggio di componenti PCB a più strati sono solo alcuni dei servizi che JIETENG può fornire.Contattaci oggi per ulteriori informazioni sui nostri servizi di fabbricazione di PCB multi-livello.
Supporto e servizi:
Supporto tecnico e servizi per la fabbricazione di PCB a più strati
Offriamo supporto tecnico e servizi per la fabbricazione di PCB multilivello.dalla progettazione e dall'ingegneria alla fabbricazione su larga scala.
Il nostro team di professionisti si dedica a fornire progetti e prodotti di alta qualità che soddisfano e superano gli standard del settore.e la nostra esperienza in questo campo ci ha permesso di fornire ai clienti servizi affidabili, soluzioni convenienti.
Forniamo assistenza tecnica sotto forma di consulenza e di servizi di risoluzione dei problemi per garantire il successo del progetto.Il nostro team è disponibile per rispondere a tutte le domande che potreste avere e fornire informazioni dettagliate sul processo di fabbricazione.
Forniamo anche servizi di fabbricazione in loco, inclusi installazione, manutenzione e riparazione.I nostri tecnici hanno esperienza nelle ultime tecnologie e possono fornire il più alto livello di servizio per il vostro progetto.
Contattaci oggi per ulteriori informazioni sul nostro supporto tecnico e servizi di fabbricazione di PCB multilivello.
Imballaggio e trasporto:
Imballaggio e spedizione per la fabbricazione di PCB a più strati
I PCB a più strati devono essere confezionati e spediti in modo appropriato per garantire il loro arrivo sicuro a destinazione.e altri fattori esterniTutti i componenti devono essere confezionati e etichettati in modo sicuro per garantire una corretta identificazione e gestione.
Per ridurre il rischio di danni durante la spedizione, è necessario utilizzare materiali di imballaggio adeguati, che siano progettati in modo da resistere a eventuali manipolazioni accidentate durante la spedizione.Tutti i pacchetti devono essere chiaramente contrassegnati per indicare il loro contenuto e la destinazione.
Quando si spediscono PCB multilivello, essi dovrebbero essere spediti tramite vettori affidabili specializzati in spedizioni elettroniche.Tutti i pacchi devono essere rintracciati per assicurarsi che raggiungano la loro destinazione in modo sicuro e in tempoTutti i PCB multicapa devono essere conservati in un ambiente a temperatura controllata fino a quando non sono pronti per la spedizione.
FAQ:
A1: JIETENG Multilayer PCB Fabrication è realizzato con materiali di altissima qualità come FR4, poliammide, alluminio, ecc.
A2: JIETENG Multilayer PCB Fabbricazione può raggiungere fino a 20 strati.
A3: La larghezza minima della linea e lo spazio per la fabbricazione di PCB multilivello JIETENG sono rispettivamente 0,075 mm e 0,075 mm.
A4: La dimensione massima di una fabbricazione di PCB multilivello JIETENG è di 505 mm x 610 mm.
A5: JIETENG Multilayer PCB Fabrication è fabbricato in Cina.
