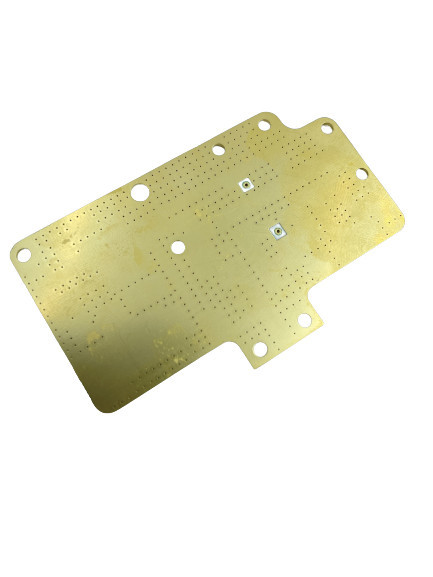

Oro di immersione 6 strati del PWB SMT dell'Assemblea 8mil di verde della maschera della lega per saldatura

Bordo del PWB FR4 6 strati di 8mil di verde della lega per saldatura della maschera del grande dell'oro di strato di area oro di immersione più l'oro di potere

Il numero massimo degli strati conceduti è 32 e tutti gli ordini che superano 20 strati richiederanno l'esame supplementare.
La dimensione massima per un pannello finito è 740 da 500 millimetri, ma se l'uno o l'altro dei lati del pannello è maggior di 600 millimetri, il bordo dovrà essere controllata.
Il più di piccola dimensione per un pannello finito è 5 da 5 millimetri.
I materiali del PWB disponibili per uso includono pi + FR4, FR4, Rogers ed incissione all'acquaforte.
La capacità di spessore del PWB è fra 0,2 e 4,0 millimetri. Se lo spessore è di meno di 0,2 millimetri o più maggior di 4 millimetri, richiederà un esame. Ulteriormente, i bordi con uno spessore di 0,6 millimetri o di meno non possono avere una superficie dello spruzzo della latta.
Lo spessore di rame per gli strati di base interni ed esterni può variare da 0.3/0.5oz a 3oz, con 4-6oz di avanzamento.
La tolleranza permissibile per l'arco e la torsione è 0,075%.
La dimensione minima dell'apertura è di 0,15 millimetri e tutte le aperture più piccole di questa dimensione richiederà un doppio bordo.
La capacità di perforazione minima di HDI è fra 0,08 e 0,10 millimetri.
La capacità della traccia/rimozione del PWB è 3mil o di 0,075 millimetri.
I metodi disponibili di forme del PWB comprendono il router, V-CUT e la perforazione.
Le gamme di capacità di spessore della maschera della lega per saldatura da 15-20um standard a 35um avanzato.
La capacità minima di larghezza del ponte della maschera della lega per saldatura varia secondo colore, con verde che hanno un minimo di 4mil ed altri colori che richiedono un minimo di 4.8mil.
Le gamme di riempimento di capacità della maschera della lega per saldatura da 0,1 a 0,5 millimetri.
I colori disponibili della maschera della lega per saldatura comprendono il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso e bianco.
I colori della matrice per serigrafia del PWB includono bianco, nero e possono essere personalizzati basato sui vostri requisiti.
Le gamme strippable di capacità di spessore della maschera da 500 a 1000 micrometri.
Le gamme di capacità del film di ossido di OSP da 0,2 a 0,5 micrometri.

Il circuito il Co., srl di Shenzhen Jieteng è dedicato a fornire PCBs di alta qualità con l'uso di produzione di attrezzature avanzata e della tecnologia. Il gruppo con esperienza della società degli ingegneri ed i tecnici lavorano molto attentamente con i clienti per assicurarsi che il loro PCBs soddisfare le loro richieste specifiche.

Oltre al suo impegno a qualità, la società dispone la grande importanza su servizio di assistenza al cliente. Il circuito il Co., srl di Jieteng funziona molto attentamente con i suoi clienti per fornire le soluzioni ed il supporto personali in tutto l'intero processo di fabbricazione del PWB, da progettazione alla consegna.

In generale, il circuito il Co., srl di Shenzhen Jieteng è un produttore rispettabile ed affidabile del PWB con un forte fuoco su qualità, su innovazione e su servizio di assistenza al cliente. La competenza della società nella fabbricazione del PWB e dedica a soddisfazione del cliente rendergli un partner di fiducia per i commerci e le organizzazioni che richiedono PCBs di alta qualità.
