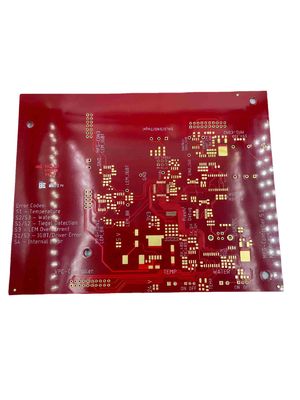

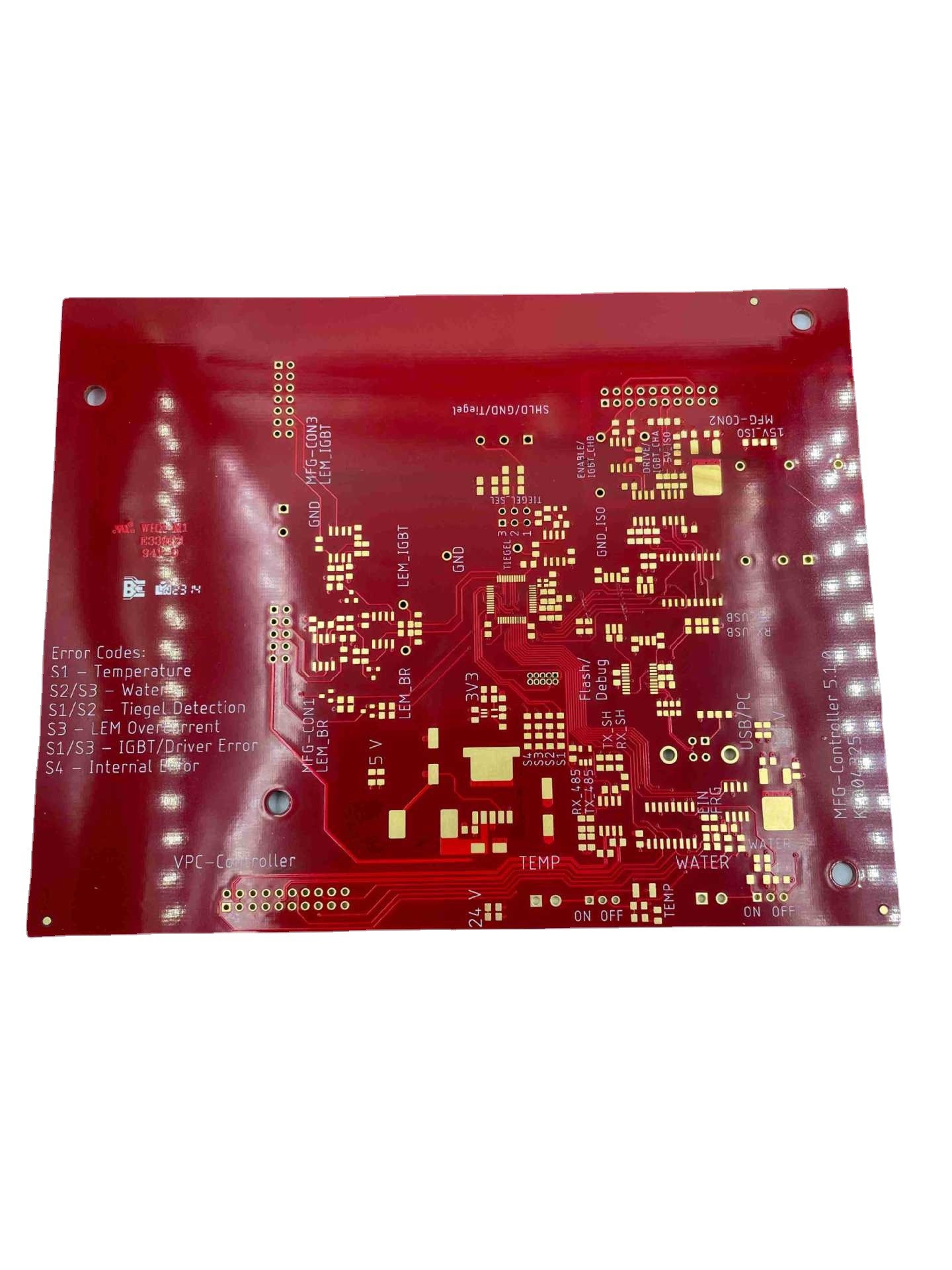

Il circuito rosso del PWB della maschera FR4 della lega per saldatura 4 mette a strati lo spessore di 2.4mm

Maschera di saldatura rossa FR4 Circuito stampato PCB Spessore scheda 2,4 mm Scheda a 4 strati

Il numero massimo di livelli consentito è 60 e qualsiasi ordine superiore a 20 livelli richiederà un'ulteriore revisione.
La dimensione massima per un pannello finito è di 740 x 500 millimetri, ma se uno dei lati del pannello supera i 600 millimetri, la scheda dovrà essere controllata.
La dimensione più piccola per un pannello finito è di 5 per 5 millimetri.
I materiali PCB disponibili per l'uso includono PI + FR4, FR4, Rogers e etch.
La capacità di spessore del PCB è compresa tra 0,2 e 4,0 millimetri.Se lo spessore è inferiore a 0,2 millimetri o superiore a 4 millimetri, sarà necessaria una revisione.Inoltre, i pannelli con uno spessore di 0,6 millimetri o meno non possono avere una superficie spray di stagno.
Lo spessore del rame per gli strati di base interno ed esterno può variare da 0,3/0,5 once a 3 once, con anticipo 4-6 once.
La tolleranza consentita per arco e torsione è dello 0,075%.
La dimensione minima dell'apertura è di 0,15 millimetri e qualsiasi apertura inferiore a questa dimensione richiederà una doppia scheda.
La capacità minima di foratura HDI è compresa tra 0,08 e 0,10 millimetri.
La capacità di traccia/distanza PCB è di 3mil o 0,075 millimetri.
I metodi di forme PCB disponibili includono Router, V-CUT e Punching.
La capacità dello spessore della maschera di saldatura varia da 15-20um standard a 35um avanzato.
La capacità minima della larghezza del ponte della maschera di saldatura varia a seconda del colore, con il verde che ha un minimo di 4mil e altri colori che richiedono un minimo di 4,8mil.
La capacità di riempimento della maschera di saldatura varia da 0,1 a 0,5 millimetri.
I colori della maschera di saldatura disponibili includono verde, verde opaco, blu, blu opaco, nero, nero opaco, giallo, rosso e bianco.
I colori della serigrafia PCB includono bianco, nero e possono essere personalizzati in base alle proprie esigenze.
La capacità di spessore della maschera rimovibile varia da 500 a 1000 micrometri.
La capacità del film di ossido OSP varia da 0,2 a 0,5 micrometri.

Shenzhen Jieteng Circuit Co., Ltd. si dedica a fornire PCB di alta qualità attraverso l'uso di attrezzature e tecnologie di produzione avanzate.L'esperto team di ingegneri e tecnici dell'azienda lavora a stretto contatto con i clienti per garantire che i loro PCB soddisfino i loro requisiti specifici.

Oltre al suo impegno per la qualità, l'azienda attribuisce grande importanza al servizio clienti.Jieteng Circuit Co., Ltd. lavora a stretto contatto con i propri clienti per fornire soluzioni personalizzate e supporto durante l'intero processo di produzione di PCB, dalla progettazione alla consegna.

Nel complesso, Shenzhen Jieteng Circuit Co., Ltd. è un produttore di PCB rispettabile e affidabile con una forte attenzione alla qualità, all'innovazione e al servizio clienti.L'esperienza dell'azienda nella produzione di PCB e la dedizione alla soddisfazione del cliente ne fanno un partner fidato per aziende e organizzazioni che richiedono PCB di alta qualità.
