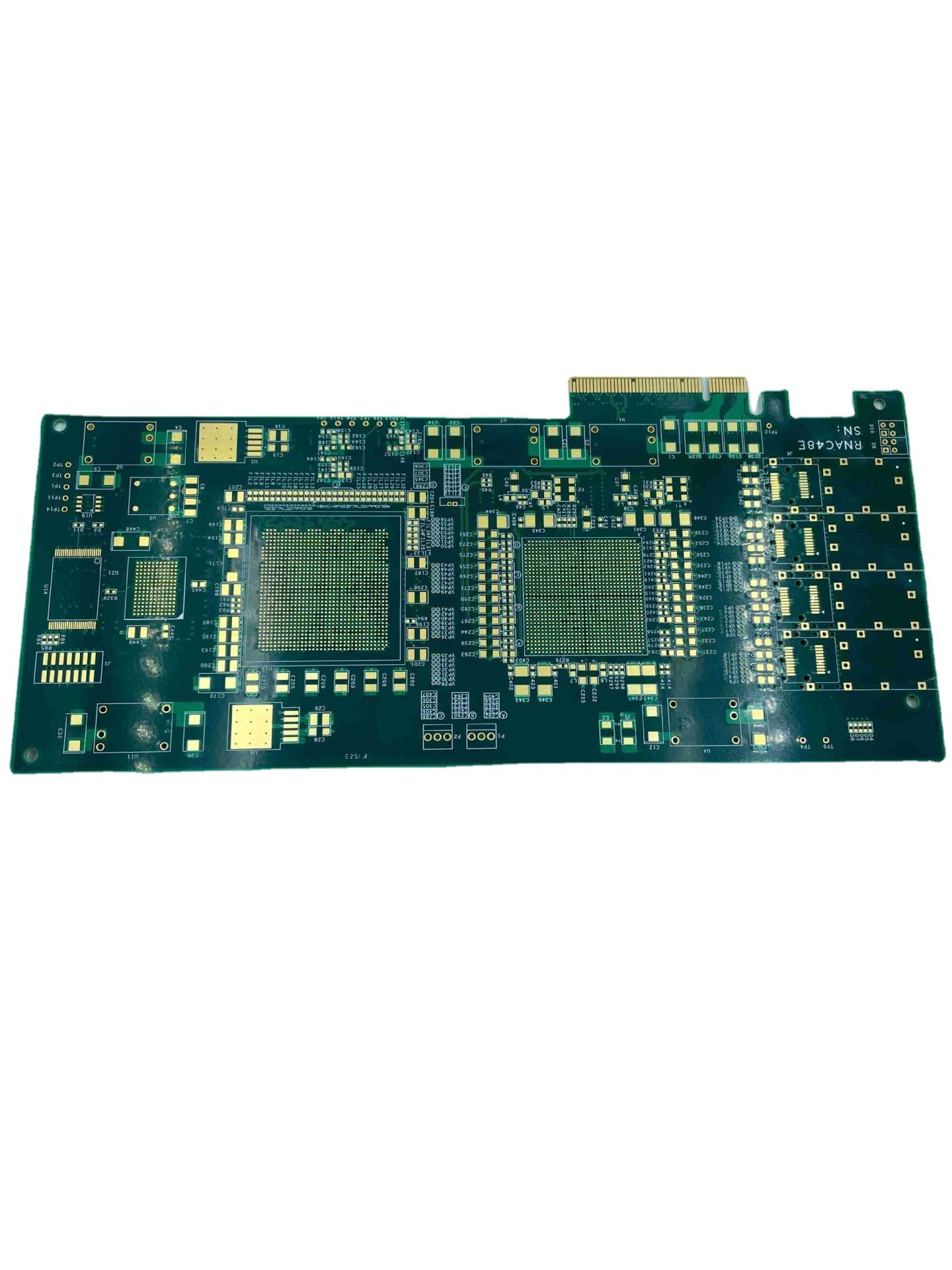

Il doppio ha parteggiato oro di immersione del bordo 6mil del PWB di spessore FR4 di 2mm

oro di immersione del bordo FR4 6mil del PWB di spessore di 2mm

Il numero massimo degli strati conceduti è 32 e tutti gli ordini che superano 20 strati richiederanno l'esame supplementare.
La dimensione massima per un pannello finito è 740 da 500 millimetri, ma se l'uno o l'altro dei lati del pannello è maggior di 600 millimetri, il bordo dovrà essere controllata.
Il più di piccola dimensione per un pannello finito è 5 da 5 millimetri.
I materiali del PWB disponibili per uso includono pi + FR4, FR4, Rogers ed incissione all'acquaforte.
La capacità di spessore del PWB è fra 0,2 e 4,0 millimetri. Se lo spessore è di meno di 0,2 millimetri o più maggior di 4 millimetri, richiederà un esame. Ulteriormente, i bordi con uno spessore di 0,6 millimetri o di meno non possono avere una superficie dello spruzzo della latta.
Lo spessore di rame per gli strati di base interni ed esterni può variare da 0.3/0.5oz a 3oz, con 4-6oz di avanzamento.
La tolleranza permissibile per l'arco e la torsione è 0,075%.
La dimensione minima dell'apertura è di 0,15 millimetri e tutte le aperture più piccole di questa dimensione richiederà un doppio bordo.
La capacità di perforazione minima di HDI è fra 0,08 e 0,10 millimetri.
La capacità della traccia/rimozione del PWB è 3mil o di 0,075 millimetri.
I metodi disponibili di forme del PWB comprendono il router, V-CUT e la perforazione.
Le gamme di capacità di spessore della maschera della lega per saldatura da 15-20um standard a 35um avanzato.
La capacità minima di larghezza del ponte della maschera della lega per saldatura varia secondo colore, con verde che hanno un minimo di 4mil ed altri colori che richiedono un minimo di 4.8mil.
Le gamme di riempimento di capacità della maschera della lega per saldatura da 0,1 a 0,5 millimetri.
I colori disponibili della maschera della lega per saldatura comprendono il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso e bianco.
I colori della matrice per serigrafia del PWB includono bianco, nero e possono essere personalizzati basato sui vostri requisiti.
Le gamme strippable di capacità di spessore della maschera da 500 a 1000 micrometri.
Le gamme di capacità del film di ossido di OSP da 0,2 a 0,5 micrometri.

Il circuito il Co., srl di Shenzhen Jieteng si vanta sul suo impegno a qualità e la società utilizza la produzione di attrezzature avanzata e le tecniche per assicurare il loro PCBs rispettano gli più alti livelli. Con un gruppo degli ingegneri e dei tecnici con esperienza, lavoriamo molto attentamente con i nostri clienti per assicurarci che il nostro PCBs soddisfaccia le loro richieste specifiche.
