FR4 TG135 UN PWB di 2 strati, Assemblea di superficie del PWB SMT di ENIG 2u 0.075mm

Luogo di origine La CINA
Marca JIETENG
Certificazione ISO/TS16949/RoHS/TS16949
Numero di modello FR4
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Cartone in bianco, sotto vuoto
Tempi di consegna 5-8 giorno lavorativo
Termini di pagamento Negoziabile
Capacità di alimentazione 150000 metri quadri/anno

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Spessore di rame 1oz Materiale di base FR-4
Minuti interlinea 0.1mm Maschera della lega per saldatura Verde blu nero
Oggetto OEM LED PCBA DEL ODM Applicazione giocattolo elettronico
Evidenziare

FR4 TG135 un PWB di 2 strati

,

ENIG un PWB di 2 strati

,

Assemblea del PWB SMT di 0.075mm

Lasciate un messaggio
Descrizione di prodotto

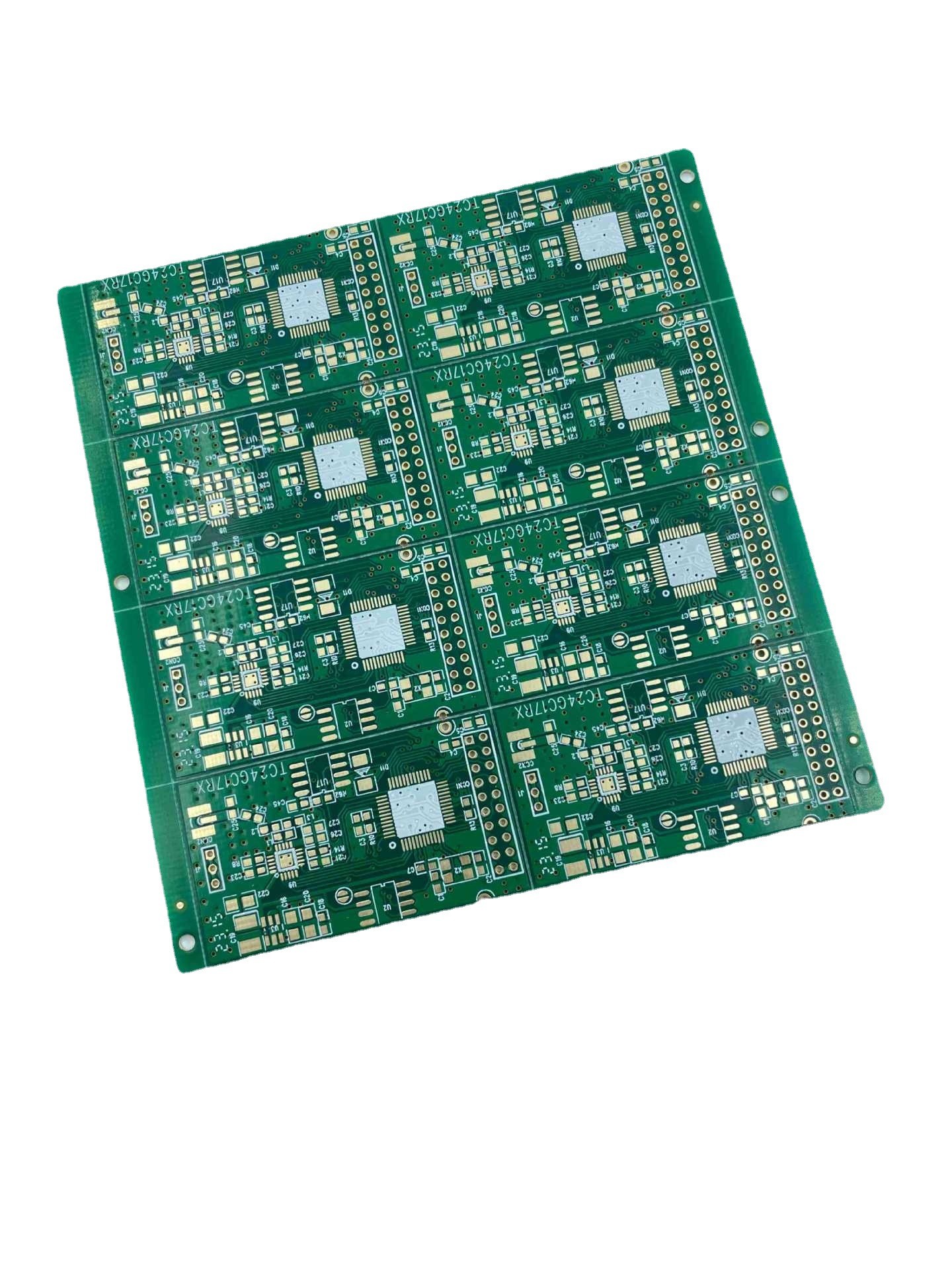

FR4 TG135 2 superficie 0.075mm del PWB ENIG 2u di strato

FR4 TG135 è un materiale del substrato utilizzato nella fabbricazione di circuiti stampato (PCBs). La sua temperatura di transizione vetrosa (Tg) di 135°C indica che può resistere alle temperature moderate durante il funzionamento senza perdere le sue proprietà meccaniche o elettriche. Un PWB di 2 strati fatto con il materiale di FR4 TG135 si riferisce ad un PWB con due strati del materiale del substrato e delle tracce di rame.

ENIG (oro Electroless di immersione del nichel) è un trattamento di superficie applicato per ramare le tracce ed i cuscinetti sulla superficie di PCBs. Comprende depositare uno strato di nichel sopra il rame, seguito da uno strato dell'oro di immersione. Questo trattamento di superficie assicura la protezione eccellente contro l'ossidazione ed altre forme di corrosione ed è usato spesso nelle applicazioni dell'alto-affidabilità.

La superficie 2u si riferisce allo spessore di strato dell'oro del rivestimento di ENIG. Una superficie 2u significa che lo strato dell'oro di immersione è spesso 2 micron, che è lo spessore standard per molti rivestimenti di ENIG.

0,075 millimetri (75 micron) si riferiscono alla capacità minima spazio/della pista del PWB. Ciò significa che la distanza minima fra due linee di rame sulla superficie del PWB è 0.075mm, che indica che il PWB è adatto ad applicazioni ad alta densità dove lo spazio è ad un premio.

Strato del PWB 2L Materiale del PWB FR4
Spessore di rame 1/1/1/1OZ Spessore del PWB 1.0MM
Dimensione minima del foro 0.2mm Pista/lacuna di Min.PCB: 3/3mil
Maschera della lega per saldatura del PWB Verde Silkscreen del PWB Bianco
La superficie del PWB ha finito ENIG 2u Profilo del PWB Routing/V-CUT
Applicazione giocattolo elettronico
Requisito speciale: piccola linea spazio e lacuna: 3/3mil/min. via la dimensione 0.15mm del foro
