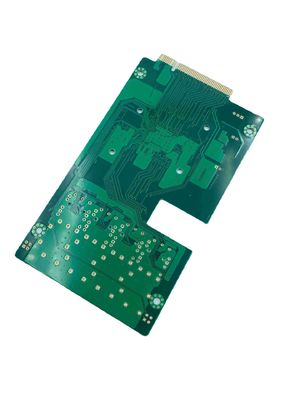

Prototipo FR4 S1150G del bordo del PWB di impedenza dell'oro di immersione di 8 strati
| Luogo di origine | La CINA |
|---|---|
| Marca | JIETENG |
| Certificazione | ISO/TS16949/RoHS/TS16949 |
| Numero di modello | FR4 |
| Quantità di ordine minimo | Negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Cartone in bianco, sotto vuoto |
| Tempi di consegna | 5-8 giorno lavorativo |
| Termini di pagamento | Negoziabile |
| Capacità di alimentazione | 150000 metri quadri/anno |
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Materiale di base | FR-4 | Spessore di rame | 1oz |
|---|---|---|---|
| Tipo | Bordo elettronico | Colore della maschera della lega per saldatura | Verde |
| Bordo del PWB densamente | 1.6mm | Linea minima distanza/spazio | 4/4mil |
| Evidenziare | Prototipo del bordo del PWB dell'oro di immersione,Prototipo del bordo del PWB di 8 strati,Assemblea del bordo del PWB 1OZ |
||
Descrizione di prodotto
prototipo FR4 S1150G del bordo del PWB del bordo di impedenza dell'oro di immersione 8-layer
circuito del PWB 8-layer
Capacità di spessore del PWB: Lo spessore del PWB può variare da 0,2 a 4.0mm. Tuttavia, i bordi più sottili di 0.2mm o più spesso di 4mm richiedono l'esame. Se lo spessore del bordo è 0.6mm o di meno, il PWB non può avere una finitura di superficie di HASL.
Spessore di rame: Lo spessore minimo degli strati bassi interni ed esterni del rame può raggiungere 0.3/0.5oz, lo spessore massimo può raggiungere 3oz ed il livello avanzato può raggiungere 4-6oz.
Tolleranza di torsione e della curvatura: Il PWB ha le 0,075% tolleranze di torsione e della curvatura.
Dimensione minima del foro: La dimensione minima del foro del PWB può essere 0.15mm, ma bordi con i fori più piccoli di 0.15mm devono essere esaminati.
Capacità di perforazione minima di HDI: La dimensione di perforazione minima del PWB è 0.08-0.10mm.
Traccia del PWB/capacità di spazio: Traccia del PWB/capacità di spazio fino a 3mil (0.075mm).
Metodo del profilo del PWB: Il profilo del PWB può usare la guida, V-CUT o la perforazione.
Capacità di spessore della maschera della lega per saldatura: PCBs può avere uno spessore standard della maschera della lega per saldatura di 15-20um o uno spessore premio di 35um.
Capacità minima di larghezza del ponte della maschera della lega per saldatura: La capacità minima di larghezza del ponte della maschera della lega per saldatura è 4 milioni per verde e 4,8 milioni per altri colori.
Abilità di riempimento della maschera della lega per saldatura: Il PWB può avere fori di riempimento della maschera della lega per saldatura con un diametro di 0.1-0.5mm.
Colore della maschera della lega per saldatura: La maschera della lega per saldatura può essere colori neri, gialli, rossi, bianchi o altri blu, neri, opachi blu e opachi verdi e opachi di verde.
Serigrafia del PWB: La serigrafia del PWB può essere bianca, nero, o altri colori possono essere selezionati secondo i requisiti.
| Conteggi di strato: | 8 strati | Laminato del circuito: | FR4 |
| Spessore di rame differente: | 1/1/1/1OZ | Bordo del PWB densamente: | 1.6MM |
| Più piccolo luogo di perforazione meccanico: | 0,20 millimetri | Linea minima distanza/spazio: | 4/4mil |
| Colore della maschera della lega per saldatura: | Colore verde KSM | Il colore delle leggende: | Colore bianco |
| La superficie del PWB ha finito: | Oro di immersione | Profilo del bordo: | Fresatura |
| Applicazione del bordo del PWB: | controllo industriale | ||
| Richiesta del requisito speciale: | controllo di impedenza | ||
