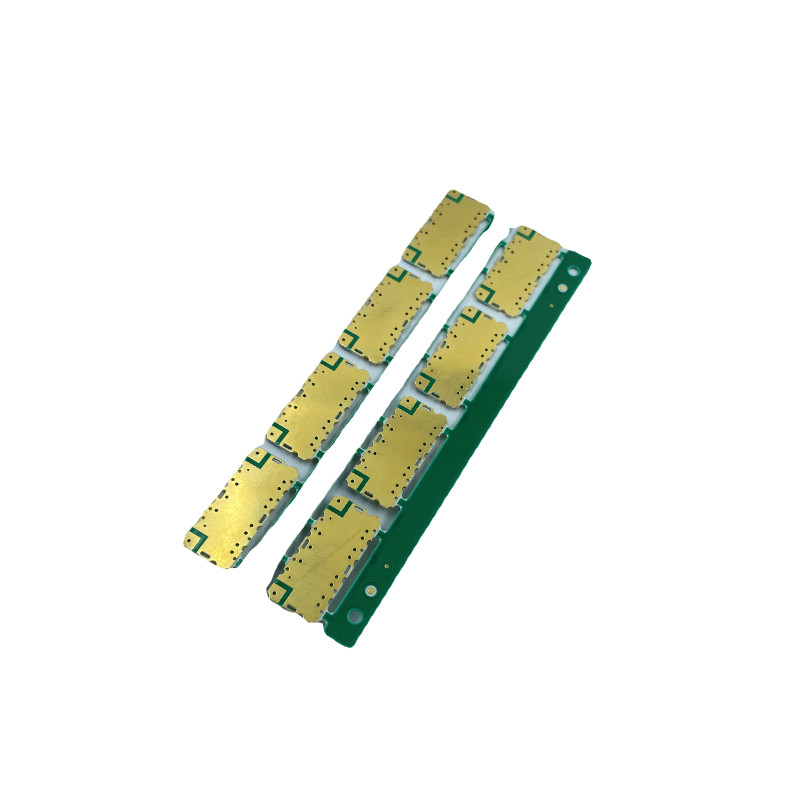

Circuito della sveglia PCBA, Assemblea del bordo del PWB di spessore del rame 1oz
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | JIETENG |
| Certificazione | ISO/TS16949/RoHS/TS16949 |
| Numero di modello | PCBA |
| Quantità di ordine minimo | negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Imballaggio interno di vuoto, cartone standard esterno |
| Tempi di consegna | 5-8 giorni per la consegna |
| Termini di pagamento | negoziabile |
| Capacità di alimentazione | 100000 metro quadro/metri quadri all'anno |
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Materiale di base | FR-4 | Spessore di rame | 1oz |
|---|---|---|---|
| Interlinea minimo | 0.1mm | Spessore del bordo | 1.6mm |
| Linea larghezza di minuto | 0.2mm | Rifinitura di superficie | ENIG, o può essere personalizzato |
| Evidenziare | Circuito di PCBA 1oz,Circuito di PCBA 0.1mm,Assemblea del bordo del PWB di ENIG |
||
Descrizione di prodotto
Vendita all'ingrosso preferenziale della sveglia PCBA della fabbrica di progettazione diretta del circuito
| Capacità standard del PWB di JINHUA | |||
| Oggetto | Processo | Capacità fabbricante | Osservazione |
| 1 | Rifinitura di superficie | HASL, HASL SE, ENIG, placcatura delle dita dell'oro, OSP, immersione AG, Sn di immersione, inchiostro del carbonio, maschera peelable, vias della spina con resina |
|
| 2 | Spessore del bordo | 0,1 MILLIMETRI ~ 8,0 MILLIMETRI | |
| 3 | Strati | 1 ~ 32 L | |
| 4 | Materiale | Marca: KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, teflon, Polymide, panasonic, base di alluminio, alogeno libero, Peters Soldermask, nastro ad alta temperatura del Kapton, Taiyo Ink | |
| TG: minimo al livello, TG135 a TG180; CTI: 175 - 600 | |||
| 5 | Dimensione del bordo | Dimensione massima del bordo: 650 x 1200 millimetri; Dimensione minima del bordo: 3*3 MILLIMETRO | |
| 6 | Strato interno | (1) anello della linea: singolo 4mil parteggiato | Allungamento: 10: 1 |
| (2) traccia minima w/s per 1 OZ: 3 mil/2.6mil | Spessore di rame finito massimo: 18/18 di oncia | ||
| (3) foro per allineare o riempire gioco: min 6mil | |||
| 7 | Perforazione | (1) dimensione del foro finita min: laser 0.1mm 0.15mm meccanici | |
| (2) tolleranza di dimensione del foro di PTH: ± 3 mil, tolleranza di dimensione del foro di NPTH: ± 2 mil | tolleranza di registrazione di posizione del foro: ± 2 mil | ||
| (3) dimensione minima della scanalatura: 0,55 millimetri | |||
| 8 | Strato esterno | (1) 1oz: 3/3 di mil, 2oz: 5/5 di mil | Spessore di rame finito massimo: 18/18 di oncia |
| 9 | Placcatura | (1) spessore 1-10 mil del rame della parete del foro | |
| (2) 10:1 | |||
| 10 | Soldermask | (1) ponte minimo 4mil dei soldermaks | CUSCINETTO minimo 20 mil |
| 11 | Silkscreen | Colore: … ecc. bianco, nero, giallo, rosso. | Numero di serie, codice a barre, codice di QR |
| 12 | Delineamento | (1) tolleranza del profilo: ± 0.1mm | |
| (2) angolo di V-CUT: 30 gradi & 45 gradi | larghezza V tagliata di min 75 millimetri | ||
| (3) profondità: Il bordo thickness≥1.2 millimetro rimane thicknss: 1/3; Il bordo thickness≤1.2 millimetro, rimane spessore 20 mil (0,5 millimetri) |
distanza minima V tagliata ramare 0,4 millimetri | ||
| (4) angolo di smussatura/profondità: 20°/1.8 millimetro; 30° /1.0 millimetro; 45°/0.5 millimetro; tolleranza: ± 5°/± 0,2 millimetri | |||
| 13 | Arco e torsione | 1L≤1.0% layers≤0.75% multi 2L≤0.75% | |
| 14 | Capcity mensile | 120.000 m2 | |
| Strato | Giro rapido/tempo usuale | Fabbricazione in serie |
| 2L | 24 giorni hours/4-5 | 8-10 giorni |
| 4L | 48 giorni hours/6-7 | 10-12 giorni |
| 6L | 72 giorni hours/7-8 | 12-14 giorni |
| 8L | 72 giorni hours/8-10 | 16-18 giorni |
| 10L | 96 giorni hours/12-14 | 18-20 giorni |
