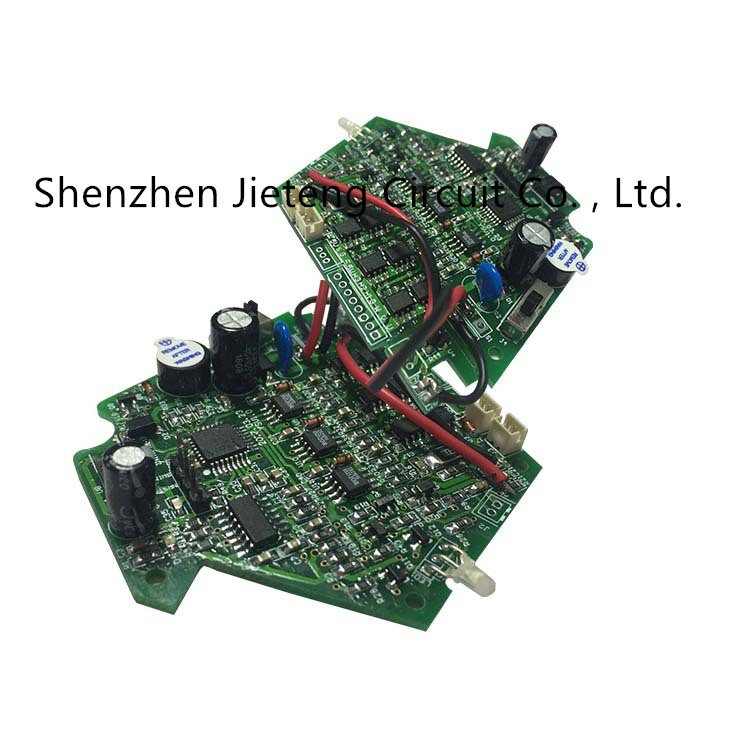

Assemblea di montaggio del PWB del circuito della cuffia di HASL PTFE

  • HASL PTFE Headphone Circuit Board PCB Fabrication Assembly
Luogo di origine Guangdong, Cina
Marca JIETENG
Certificazione ISO/TS16949/RoHS/TS16949
Numero di modello pcba
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Confezionamento sottovuoto
Tempi di consegna 5-10 giorni per la consegna
Termini di pagamento Negoziabile
Capacità di alimentazione 200000 pezzi/pezzi al mese

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Spessore di rame 0.4-2mil (10-50um) Dimensione minima del foro 0.1mm (4mil) per HDI/0.15mm (6mil)
Interlinea minimo 0,003" Spessore del bordo 0.2-6mm
Linea larghezza minima 0,075 mm/0,075 mm (3 mil/3 mil) Capacità 70 milioni di posizionamenti al mese
Evidenziare

Circuito della cuffia di HASL

,

Circuito della cuffia di PTFE

,

Assemblea di montaggio del PWB di HASL
Lasciate un messaggio
Descrizione di prodotto

Mac Radio senza fili PCBA per lo sviluppo di programmi e produzione della scheda madre del topo del circuito del PWB di progettazione

Dettagli essenziali
Number di modello:
Assemblea su ordinazione del PWB & del PWB
Luogo d'origine:
Guangdong, Cina
Marca commerciale:
JIETENG
Materiale di base:
FR-4/CEM-1/CEM-3/Polyimild/PTFE/Rogers
Spessore di rame:
0.4-2mil (10-50um)
Spessore del bordo:
0.2-6mm
Min. Hole Size:
0.1mm (4mil) per HDI/0.15mm (6mil)
Linea larghezza minima:
0.075mm/0.075mm (3mil/3mil)
Interlinea minimo:
0,003"
Rifinitura di superficie:
HASL/OSP/Ag/ENIG/ENEPIG/Immersion d'argento/latta
Dimensione del bordo:
Abitudine
Nome di prodotto:
PWB
Campo di applicazione:
Automobilistico, medico, industria, IOT, Smart Home, dotazioni di sicurezza,
Capacità:
70 milione disposizioni al mese
Dimensione massima del bordo:
457 * 356 (18" * 14")
Velocità:
0.15sec/chip, 0.7sec/QFR
Saldatura di Wave:
2
Larghezza massima del bordo:
400mm
Max Temper:
399 gradi C
Cambiamento continuo dello spruzzo:
adjunta
Assicurazione di qualità:
QA DI AOI IQC PQC

Oggetti Paramerers
Doppi lato/Mulyti-strato
Dimensione massima del pannello 32' *20 ' (800mm*508mm)
Pista minima/lacuna IL 0.075mm/0.075mm (3mil/3mil)
Anello anulare minimo dal lato interno di strato uno 3mil (0.075mm)
Peso massimo OL del Cu 6oz (210um)
Peso massimo 1L del Cu 12oz (420um)
Spessore finito del bordo 0.20-6mm
Conteggio di strato 2-32L
Strato per mettere a strati registrazione ±3mil (±76um)
Diametro del foro finito minimo 0.15mm (6mil), 0.1mm (4mil) per HDI
Accuratezza di posizione del foro ±2mil (±50um)
Tolleranza del hloe della scanalatura ±3mil (±75um)
Tolleranza del diametro di PTH ±2mil (±50um)
Tolleranza del diametro di NPTH ±1mil (25±um)
Rapporto PTH di Max Aspect 10:1
Rame sulla parete dei fori 0.4-2mil (10-50um)
Tolleranza di registrazione del modello di Grapic ±3mil (0.075um)
Pista minima/lacuna 1L (mil) - dipendente di rame del peso 3mil/3mil (75um/75um)
La tolleranza incisione della pista ±1mil (±25um)

Assemblea di montaggio del PWB del circuito della cuffia di HASL PTFE 0
