Rivestimento a più strati di montaggio ENEPIG del PWB del Polyimide del ODM

  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
Luogo di origine Guangdong, Cina
Marca JIETENG
Certificazione ISO/TS16949/RoHS/TS16949
Numero di modello Rogers
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Imballaggio di vuoto in cartoni in bianco
Tempi di consegna 5-8 consegna di giorni
Termini di pagamento Negoziabile
Capacità di alimentazione 150000 metro quadro/metri quadri all'anno

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Spessore del bordo 1.6mm Spessore di rame 1 oncia
Colore della maschera di saldatura verde Servizio di collaudo E-Test
Norma del PWB IPC-A-610 D
Evidenziare

Montaggio a più strati del PWB del ODM

,

Montaggio a più strati del PWB del Polyimide

,

PWB del polyimide del ODM
Lasciate un messaggio
Descrizione di prodotto

Produttore a più strati del PWB assembly/PCB di alta qualità in Cina

Dettagli essenziali
Luogo d'origine:
Guangdong, Cina
Materiale di base:
Materiale di Shengyi o materiale di Lianmao
Spessore di rame:
0.5oz-4oz
Spessore del bordo:
0.1-7MM
Min. Hole Size:
0.15MM (meccanico), 0.1MM (HDI)
Linea larghezza minima:
0.075MM
Interlinea minimo:
0.075MM
Rifinitura di superficie:
OSP/Gold Finger/LFHASL/ENIG/ENEPIG
Dimensione del bordo:
Personalizzi
Nome di prodotto:
Circuito a più strati
Materiale:
Materiale/Shengyi o Lianmao di FR-4/KB
MOQ:
1 PCS
Applicazione:
Controllo medico e industriale, comunicazione, automobile
Spessore dello strato:
0.1MM-7MM
Tipo:
Circuito a più strati
Certificato:
TS16949.ISO14001.ROHS. ISO9001

Progetto
Capacità trattata
Spiegazione dettagliata del processo del PWB
strati
1-20 circuito del PWB di strato
Il numero degli strati del PWB si riferisce al numero degli strati dell'archivio di progettazione. Attualmente, 1-12 bordi del attraverso-foro possono essere prodotti.
Tipo del piatto
Substrato rigido di /aluminum del bordo FR-4
FR-4 strato basso dello strato (materiale di categoria A di Kingboard, materiale di categoria A di Guoguo) /Aluminum {circuito senza alogeno}
Inchiostro
Guangxin/Rongda/Lanbang
La qualità dell'inchiostro direttamente colpisce la lega per saldatura per resistere alla prestazione del PWB, che a sua volta direttamente colpisce la prestazione del prodotto.
Dimensione massima
680mm*1200mm
Dimensione massima di produzione su due lati del bordo del PWB: 680x1200mm, una dimensione massima di quattro o produzione del bordo del PWB di sei-strato: 680x640mm
Gamma di spessore del piatto
0,4--2.0mm
Lo spessore corrente del bordo del PWB di produzione su ordinazione: 0.4/0.6/0.8/1.0/1.2/1.6/2.0--3.0mm
Accuratezza dimensionale
±0.15mm
Tolleranza ±0.15mm, tolleranza V tagliata ±0.15mm del profilo di CNC del profilo del piatto
Tolleranza di spessore del piatto (t≥1.0mm)
± 10%
Prego nota: dovuto le ragioni del processo di produzione (l'affondamento di rame, la maschera della lega per saldatura, spruzzatura del cuscinetto aumenterà lo spessore del bordo), la tolleranza è generalmente positiva.
Tolleranza di spessore del piatto (t<1>
±0.1mm
Prego nota: dovuto le ragioni del processo di produzione (l'affondamento di rame, la maschera della lega per saldatura, spruzzatura del cuscinetto aumenterà lo spessore del bordo), la tolleranza è generalmente positiva.
Linea minima linea momento di larghezza
4mil/4mil (0.1mm)
Attualmente, 4mil la linea larghezza può essere personalizzata per produzione e la linea larghezza e la linea coppia di torsione sono grandi quanto 4mil

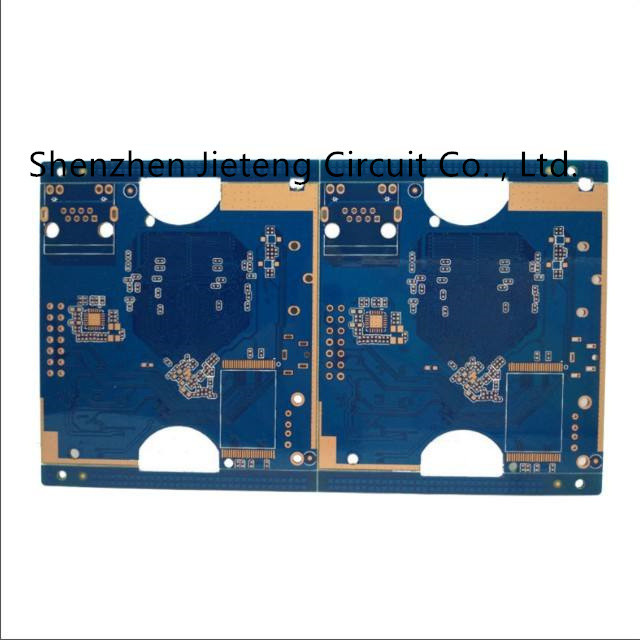

Rivestimento a più strati di montaggio ENEPIG del PWB del Polyimide del ODM 0
