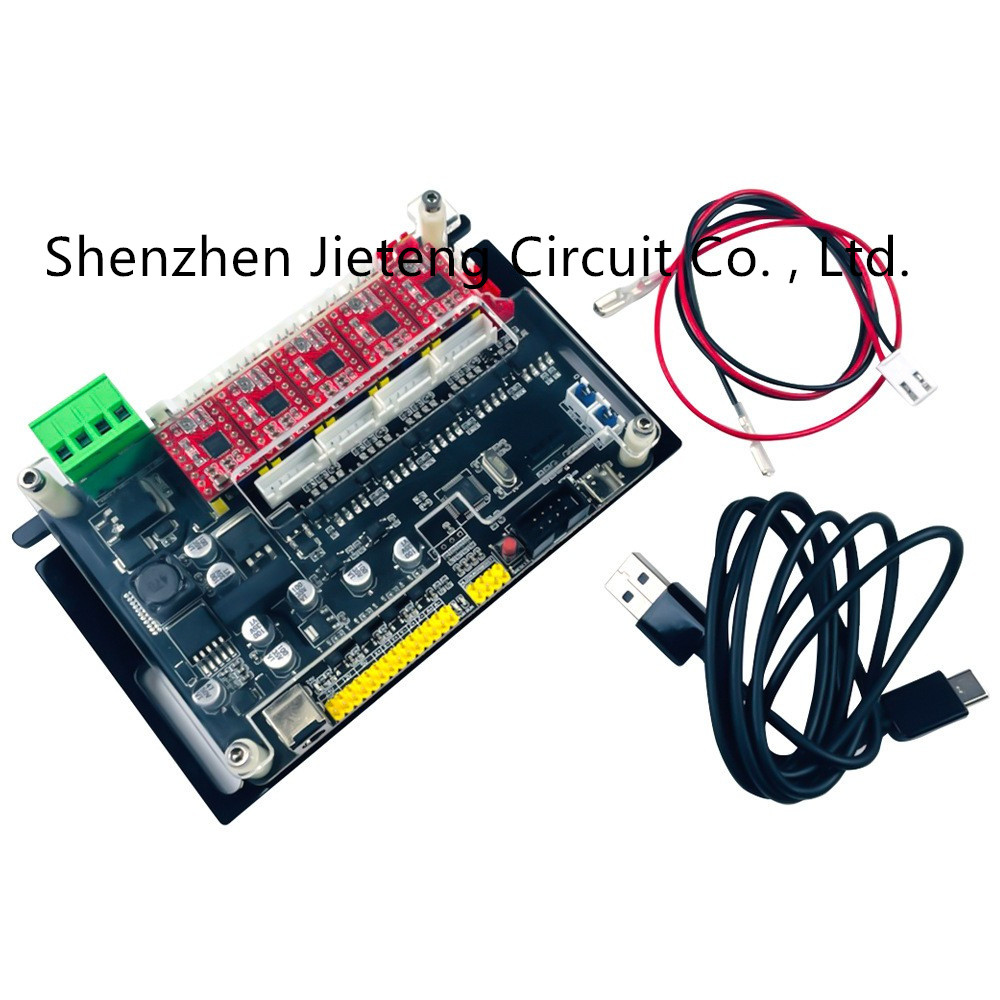

Montaggio flessibile industriale elettrico del circuito del PWB Cem3

  • Electric Industrial Flexible Cem3 Pcb Circuit Board Fabrication
  • Electric Industrial Flexible Cem3 Pcb Circuit Board Fabrication
Luogo di origine Guangdong, Cina
Marca JIETENG
Certificazione ISO/TS16949/RoHS/TS16949
Numero di modello Rogers FR4
Quantità di ordine minimo Negoziabile
Prezzo Negotiable
Imballaggi particolari Imballaggio di vuoto in cartoni in bianco
Tempi di consegna 5-8 consegna di giorni
Termini di pagamento Negoziabile
Capacità di alimentazione 150000 metro quadro/metri quadri all'anno

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Peso di rame 0,5--6 once Finitura superficia OSP
Minimo riga/spazio 0.1mm Spessore del materiale (mm) 1.6
Evidenziare

PWB industriale cem3

,

PWB flessibile cem3

,

Montaggio flessibile del PWB Cem3
Lasciate un messaggio
Descrizione di prodotto

piatto militare industriale elettrico del piatto di oro del dito del pcbGold del circuito

Dettagli essenziali
Number di modello:
Assemblea su ordinazione del PWB & del PWB
Luogo d'origine:
Guangdong, Cina
Materiale di base:
FR-4/CEM-1/CEM-3/Polyimild/PTFE/Rogers
Spessore di rame:
0.4-2mil (10-50um)
Spessore del bordo:
0.2-6mm
Min. Hole Size:
0.1mm (4mil) per HDI/0.15mm (6mil)
Linea larghezza minima:
0.075mm/0.075mm (3mil/3mil)
Interlinea minimo:
0,003"
Rifinitura di superficie:
HASL/OSP/Ag/ENIG/ENEPIG/Immersion d'argento/latta
Nome di prodotto:
PWB
Campo di applicazione:
Automobilistico, medico, industria, IOT, Smart Home, dotazioni di sicurezza,
Dimensione massima del bordo:
457 * 356 (18" * 14")
Velocità:
0.15sec/chip, 0.7sec/QFR
Larghezza massima del bordo:
400mm
Assicurazione di qualità:
QA DI AOI IQC PQC
Specificazione di fabbricazione del PWB

Oggetti Paramerers
Doppi lato/Mulyti-strato
Dimensione massima del pannello 32' *20 ' (800mm*508mm)
Pista minima/lacuna IL 0.075mm/0.075mm (3mil/3mil)
Anello anulare minimo dal lato interno di strato uno 3mil (0.075mm)
Peso massimo OL del Cu 6oz (210um)
Peso massimo 1L del Cu 12oz (420um)
Spessore finito del bordo 0.20-6mm
Conteggio di strato 2-32L
Strato per mettere a strati registrazione ±3mil (±76um)
Diametro del foro finito minimo 0.15mm (6mil), 0.1mm (4mil) per HDI
Accuratezza di posizione del foro ±2mil (±50um)
Tolleranza del hloe della scanalatura ±3mil (±75um)
Tolleranza del diametro di PTH ±2mil (±50um)
Tolleranza del diametro di NPTH ±1mil (25±um)
Rapporto PTH di Max Aspect 10:1
Rame sulla parete dei fori 0.4-2mil (10-50um)
Tolleranza di registrazione del modello di Grapic ±3mil (0.075um)
Pista minima/lacuna 1L (mil) - dipendente di rame del peso 3mil/3mil (75um/75um)
La tolleranza incisione della pista ±1mil (±25um)
