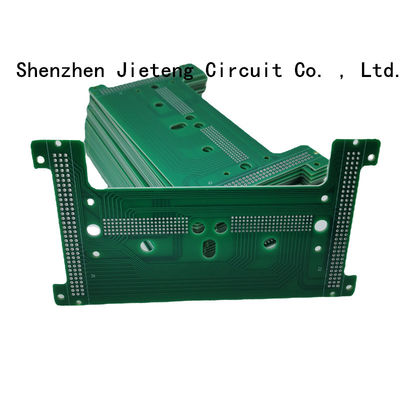

Rivestimento di rame spesso dell'Assemblea ENIPIG del circuito stampato di PCBA
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | JIETENG |
| Certificazione | ISO/TS16949/RoHS/TS16949 |
| Numero di modello | Rogers FR4 |
| Quantità di ordine minimo | Negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Imballaggio di vuoto in cartoni in bianco |
| Tempi di consegna | 5-8 consegna di giorni |
| Termini di pagamento | Negoziabile |
| Capacità di alimentazione | 150000 metro quadro/metri quadri all'anno |
Contattami per campioni gratuiti e coupon.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Spessore di rame | 1 oncia | Materiale di base | Rogers |
|---|---|---|---|
| Interlinea minimo | 0.2mm | Linea larghezza minima | 0,075 mm |
| Dimensione minima del foro | 0.1mm | ||
| Evidenziare | Assemblea di rame del circuito stampato di pcba,Assemblea del circuito stampato di pcba di ENIPIG,Pcba del circuito di ENIPIG |
||
Descrizione di prodotto
piatto spesso della videosorveglianza del piatto di rame 3OZ dell'assemblea del circuito stampato
Fabbricazione del PWB
Come produttore del PWB da 14 anni in Cina, FASTPCB sta fornendo le ultime tecnologie del circuito stampato e le norme più di alta qualità per industria elettronica. Potete fidarseci di per rispondere alle vostre esigenze, da piccolo volume a fabbricazione in serie qualunque i bordi del PWB più semplici o il più complesso.
20 anni di esperienza
Accetti Stardard: IPC III, militare, automobilistico, Medcial, vi offriamo abbiamo ampliato le capacità del PWB: PWB rigido, flessibile, Rigido-flessione, bordo di HDI, alto PWB di TG
PWB del prototipo di fino a 48 strati
Bordo del PWB di fabbricazione fino a 56 strati, materia prima: Fr4, Rogers, Arlon, teflon, Taconic, Nelco, Isola, ceramico, il centro del metallo
Una fabbricazione in serie di fino a 18 strati
Processo della superficie del PWB di sostegno: HASL-LF, ENIG, placcante oro, latta di immersione, argento di immersione, ENIPIG, OSP
Capacità di fabbricazione del PWB:
| Articolo | Descrizione | Capacità |
| Materiali laminati | FR4, alto TG FR4, ad alta frequenza, allume, FPC | |
| Taglio del bordo | Numero degli strati | 1-48 |
| Min.thickness per gli strati interni (Lo spessore del Cu si esclude) |
0,003" (0.07mm) | |
| Spessore del bordo | Norma | (0.1-4mm±10%) |
| Minuto. | Singolo/doppio: 0.008±0.004» | |
| 4layer: 0.01±0.008» | ||
| 8layer: 0.01±0.008» | ||
| Arco e torsione | non non più di 7/1000 | |
| Peso di rame | Peso esterno del Cu | 0.5-4 0z |
| Peso interno del Cu | 0.5-3 0z | |
| Perforazione | Dimensione minima | 0,0078" (0.2mm) |
| Deviazione del trapano | ±0.002 ″ (0.05mm) | |
| Tolleranza del foro di PTH | ±0.002 ″ (0.005mm) | |
| Tolleranza del foro di NPTH | ±0.002 ″ (0.005mm) | |
| Maschera della lega per saldatura | Colore | Verde, bianco, nero, rosso, blu… |
| Clearanace minimo della maschera della lega per saldatura | 0,003 ″ (0.07mm) | |
| Spessore | (0.012*0.017mm) | |
| Silkscreen | Colore | bianco, nero, giallo, blu… |
| Dimensione minima | 0,006 ″ (0.15mm) | |
| Sourcing componente | Sì | |
| Tolleranza del PWB | ±5% | |
| Max Size del bordo di rivestimento | 700*460mm | |
| MOQ | NESSUN MOQ (1pcs) | |
| Finitura superficia | HASL, ENIG, argento di immersione, latta di immersione, OSP… | |
| Profilo del PWB | Quadrato, cerchio, irregolare (con le maschere) | |
| Pacchetto | QFN, BGA, SSOP, PLCC, LGA | |
| Sotto-insieme | Plastica, metallo, schermo | |
| Min Line /Space | 0.075/0.075mm | |
| Abbiamo un gruppo professionale di vendite disponibile assistervi con fabbricazione del PWB, inviamo i vostri archivi del PWB (ARCHIVIO di GERBER) ora per ottenere una citazione libera! |
SERVIZIO DI DESIGN DEL PWB
La progettazione del PWB si riferisce alla progettazione schematica del circuito stampato, che deve considerare la disposizione dei collegamenti esterni, la disposizione ottimale dei componenti elettronici interni, la disposizione ottimale dei collegamenti del metallo ed attraverso i fori e di altri fattori. La progettazione eccellente del PWB può comprimere il costo di produzione, raggiungere la buona prestazione del circuito e la prestazione di dissipazione di calore. LA tecnologia di WINTAI è impegnata nei prodotti redditizi e nei servizi del PWB, fornenti la progettazione del PWB, il bordo del PWB facenti, consolidamento del PWB, toppa di SMT, servizi componenti, ecc.
